攪拌槳葉設計求助

查看數: 5227 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-4 10:57

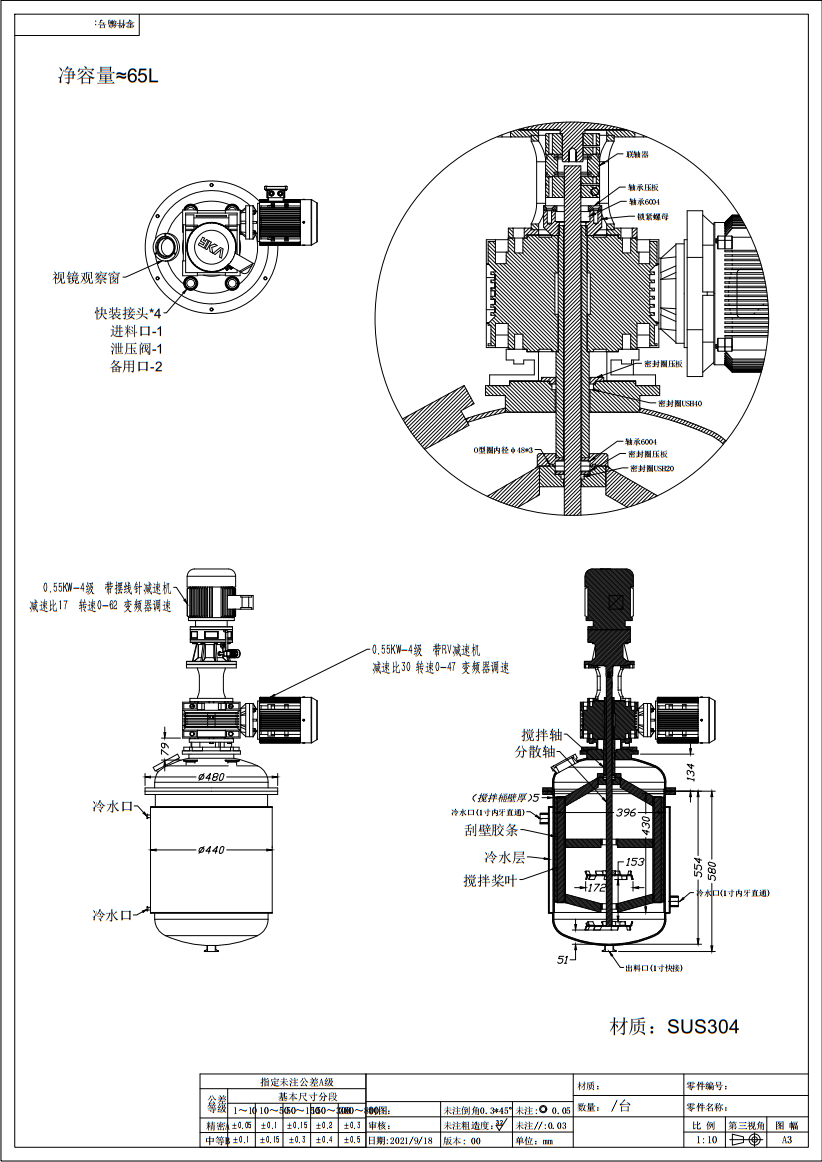

本帖最后由半夏丨迷離于 2021-11-4 11:00 編輯如圖所示的一個攪拌版，同心雙軸，外圈是攪拌的，要求帶膠條刮壁，一開始考慮過用扁鋼，后來想到攪拌到后面物料粘度比較大，扁鋼有變形的可能性，就換了角鋼 ...

回復

半夏丨迷離 發表于 2021-11-10 16:53:45

湯姆餓死了發表于 2021-11-8 16:51
考慮過五軸加工中心不

完全沒考慮，太貴了

湯姆餓死了 發表于 2021-11-8 16:51:56

考慮過五軸加工中心不

未來第一站 發表于 2021-11-6 20:34:30

考慮過機加件螺釘組裝嗎？

702736 發表于 2021-11-4 15:26:20

半夏丨迷離發表于 2021-11-4 15:23
現在是槳葉精度問題，焊接的不好把控，有的地方摩擦力太大，整下來還是會把槳葉帶變形，之前裝配沒調好， ...

光焊接那精度肯定不易達到要求的

半夏丨迷離 發表于 2021-11-4 15:23:57

702736 發表于 2021-11-4 15:18
就像雨刮器

現在是槳葉精度問題，焊接的不好把控，有的地方摩擦力太大，整下來還是會把槳葉帶變形，之前裝配沒調好，摩擦力太大，焊縫都給扯掉一個，就想看看還有沒有什么更簡單的做法

702736 發表于 2021-11-4 15:18:19

702736 發表于 2021-11-4 15:17
槳葉是柔性的，膠條就能保證緊貼筒壁了

就像雨刮器

702736 發表于 2021-11-4 15:17:04

半夏丨迷離發表于 2021-11-4 15:15
現在是槳葉沒碰到桶壁，接觸的是加裝的膠條延伸出來的

槳葉是柔性的，膠條就能保證緊貼筒壁了

半夏丨迷離 發表于 2021-11-4 15:15:01

702736 發表于 2021-11-4 15:12
要做刮壁，要么提高桶和漿的精度，要么漿做成柔性的，

現在是槳葉沒碰到桶壁，接觸的是加裝的膠條延伸出來的

702736 發表于 2021-11-4 15:12:24

要做刮壁，要么提高桶和漿的精度，要么漿做成柔性的，
