關于彈性柱銷聯軸器的弧形銷設計問題

查看數: 7076 | 評論數: 16 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-3 20:17

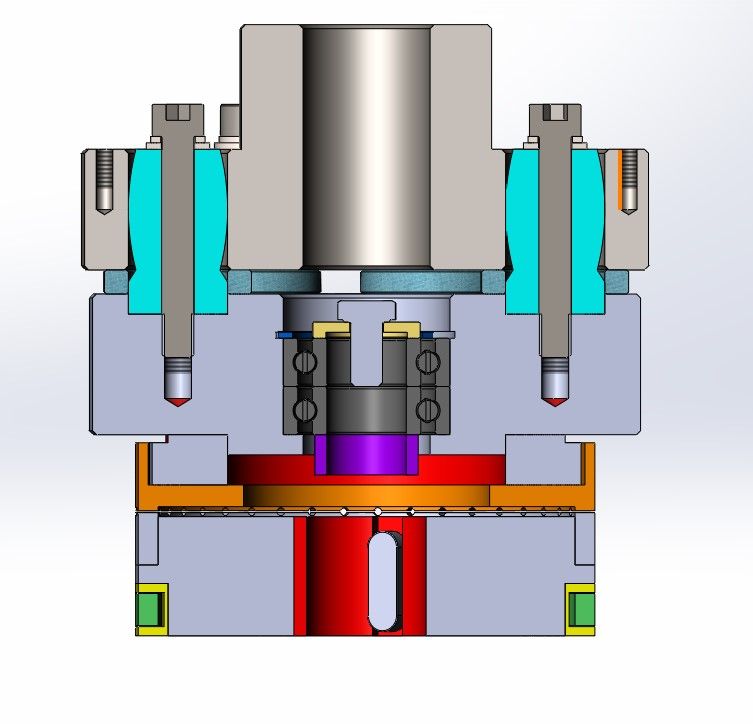

RT 因為某一設備的功能需要，離合器功能，但是國內的離合器不具備軸與軸的安裝類型，國外的品牌造價有很高，無奈只能自己結合國產離合器設計改造一個機構出來，如圖所示，已經設計完成了，但是有一點疑問就是追加 ...

回復

hudaoyuanhao 發表于 2021-11-7 16:27:37

淘寶有個東西叫定制

火力不夠 發表于 2021-11-7 13:48:52

未來第一站發表于 2021-11-6 19:36
這里沒看懂

下面部分是個電磁離合哦

大白小白 發表于 2021-11-6 20:59:01

shentu 發表于 2021-11-4 15:58
那個螺釘很尷尬。。。不擰緊吧，有可能會歪。擰緊吧，可能會把膠壓變形。。。。。
我覺得一定要帶一個臺階 ...

插得太深了

未來第一站 發表于 2021-11-6 19:36:55

這里沒看懂

z424385518 發表于 2021-11-6 16:21:07

頂

3983596 發表于 2021-11-5 18:00:09

本帖最后由 3983596 于 2021-11-5 18:01 編輯

我見過是圓柱銷后邊帶螺紋，圓柱孔反向使用螺母固定，這個螺紋定位垂直度不夠，傳遞扭矩力不足，也容易松動，當然了你這個比較小，材料強度安全余量很大，怎么搞都可以

wlj0202 發表于 2021-11-5 09:21:17

看起來是普通聯軸器，
能否使用現成的。品種很多啊
用過類似的連軸器，一旦壞了就很難拆卸維修。

shentu 發表于 2021-11-4 15:58:54

那個螺釘很尷尬。。。不擰緊吧，有可能會歪。擰緊吧，可能會把膠壓變形。。。。。
我覺得一定要帶一個臺階的那種螺桿才好。

lynsun63 發表于 2021-11-4 10:31:23

可參考標準 JB 108-60彈性圈柱銷聯軸器，是我國第一個部標準聯軸器。
