請教凸輪設計

查看數: 6270 | 評論數: 15 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-10-23 16:26

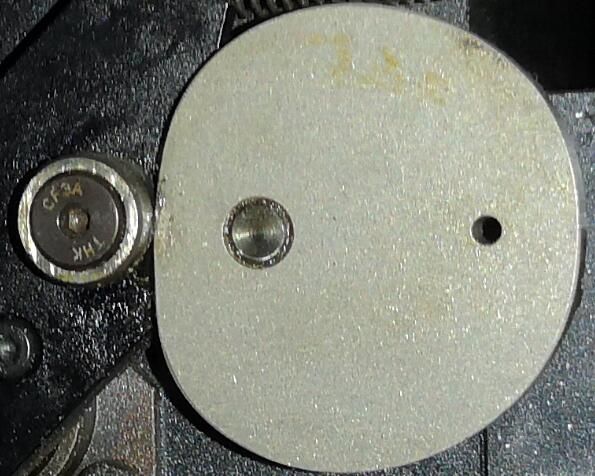

這種形狀的4階段凸輪怎么設計，有大佬能指點下嗎？之前用邁迪插件畫過凸輪，今天嘗試修改一些參數，得到的都不是這個形狀，還有有沒其他工具或好方法設計凸輪啊 ...

回復

大白小白 發表于 2022-4-2 13:14:45

pengzhiping 發表于 2021-10-24 19:56
你這個是擺桿凸輪把

如果已知凸輪運動角度和擺桿角關系可以畫展開圖

是否形封閉更好？

大白小白 發表于 2022-4-2 12:47:01

舉起你的爪子發表于 2021-10-25 08:56
用電子凸輪

你確定電子凸輪是用在這個上面么？

遠祥 發表于 2021-10-27 02:19:38

這個凸輪設計是一方面，加工精度也需要把控！

調皮的辣條 發表于 2021-10-26 16:45:57

未來第一站發表于 2021-10-23 19:54
你這個螺栓軸承看著有些假

這是凸輪隨動器，直接買的，可以才米思米、怡合達等選型手冊上看到

大東哥 發表于 2021-10-26 08:29:32

大東哥發表于 2021-10-25 08:13
是擺動式凸輪，擺桿和凸輪的范圍確定了，但凸輪的加速曲線還沒確定

好嘞，怎么發你，加個V信嗎，18656968236

舉起你的爪子 發表于 2021-10-25 08:56:29

用電子凸輪

大東哥 發表于 2021-10-25 08:14:11

未來第一站發表于 2021-10-23 19:54
你這個螺栓軸承看著有些假

這個我也不知道真假..

大東哥 發表于 2021-10-25 08:13:26

pengzhiping 發表于 2021-10-24 19:56
你這個是擺桿凸輪把

如果已知凸輪運動角度和擺桿角關系可以畫展開圖

是擺動式凸輪，擺桿和凸輪的范圍確定了，但凸輪的加速曲線還沒確定

方便的畫你把簡易圖（含負載和轉速參數）發給我我幫你選型并設計一下發表于 2021-10-25 08:16

大東哥 發表于 2021-10-25 08:10:30

魍者歸來發表于 2021-10-23 17:29
照片中的凸輪設計首先要考慮執行機構的節拍和幅度，這兩個數據是可以確定凸輪的轉速和大小徑的。然后根據轉 ...

感謝回復，我先學習下
