請問滑軌滑塊的選型

查看數: 4127 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-10-22 14:39

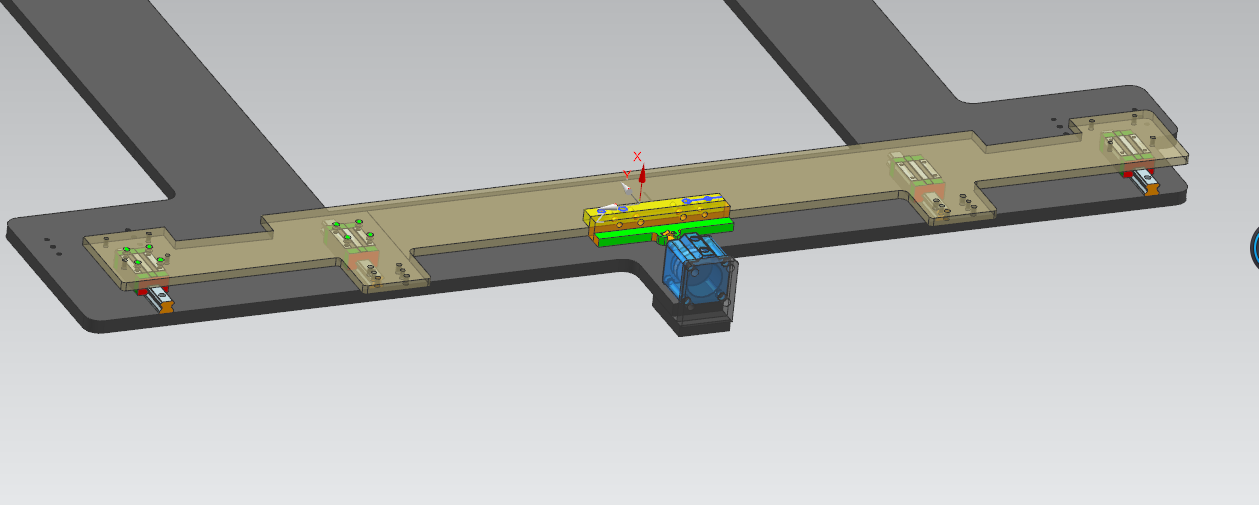

現在我的打算用4個HGH20CA在支撐這塊板，整個重量約40KG，用缸徑50的氣缸推動，行程10MM，不知道行不行，單純負重沒事，我怕他會 扭

回復

九一 發表于 2021-10-25 19:44:23

導軌和滑塊的選型可以去上銀官網，選擇好安裝方式，輸入負載和尺寸，自動計算壽命，非常方便。

刀疤凱 發表于 2021-10-25 16:08:32

擔心板子彎就加筋板

曉曉曉27 發表于 2021-10-25 16:01:55

遠祥發表于 2021-10-25 13:50
50的缸推的動，但慣性會比較大，需要在起點和終點增加彈性緩沖器。

好的。我主要不清楚滑塊的選型

遠祥 發表于 2021-10-25 13:50:46

50的缸推的動，但慣性會比較大，需要在起點和終點增加彈性緩沖器。

晨曦yzm 發表于 2021-10-24 08:51:25

曉曉曉27 發表于 2021-10-23 14:35
厚度16，長1500

我們設備從來沒用過這么大的，都比較小，沒尺寸看比例瞎蒙的先入為主了

swh481320 發表于 2021-10-23 14:56:57

問題不大。

曉曉曉27 發表于 2021-10-23 14:35:41

晨曦yzm 發表于 2021-10-23 08:33
看你的厚度和長度，目測不超過10mm吧?長度也在500以上？要是對平行度要求不高可以，彎板是會有的可以讓加 ...

厚度16，長1500

曉曉曉27 發表于 2021-10-23 14:35:05

LiNing_jrjub 發表于 2021-10-23 09:48
不會扭，心放肚子里
要注意4根導軌安裝好，不憋勁

謝謝

LiNing_jrjub 發表于 2021-10-23 09:48:46

不會扭，心放肚子里
要注意4根導軌安裝好，不憋勁
