米思米上的標注問題

查看數: 2957 | 評論數: 8 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-10-20 12:44

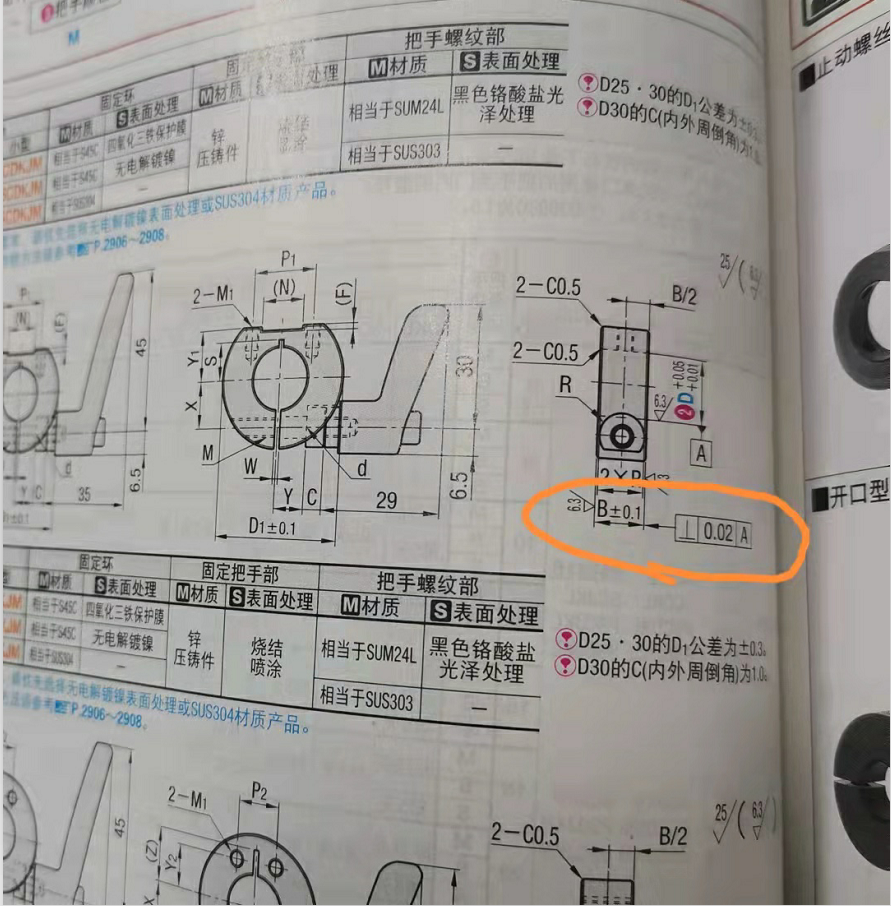

第一張圖，畫圈處標注是表示一個端面與基準A垂直？還是兩個端面與基準A垂直？第二張圖，基準A沒有與尺寸箭頭對齊，是書上有誤吧？

回復

武漢老虎 發表于 2021-10-21 08:21:26

學習了。。。。

z424385518 發表于 2021-10-21 07:34:57

很細心呀，論友們

曉昀 發表于 2021-10-20 23:15:06

第一張圖標注表示右側面與基準A垂直。

未來第一站 發表于 2021-10-20 22:13:26

兩個都會讓人產生誤讀。

做鋼的 發表于 2021-10-20 17:21:02

翻翻國標，不需要你去研究為什么，需要你知道標準并牢記

朱威威 發表于 2021-10-20 16:55:13

基準要素是中心要素還是輪廓要素，感覺都有理吧，要咨詢一下搞計量的，一知半解，我一直標的中心要素

shentu 發表于 2021-10-20 14:03:44

中心要素對準尺寸線。。。

湯圓園 發表于 2021-10-20 13:09:26

這個怎么說呢，其實這里面都可以對也都可以說錯，尺寸線對齊的時候表示B這個尺寸的中心線和A基準垂直度0.02，不對齊的時候表示所標注的那個面與基準A垂直度0.02，你自己理解下他到底要求是哪個就應該標哪個！

論壇搜公差合理選用與正確標注這本書里面有具體說明具體在126頁和127頁可以參考著看一下。發表于 2021-10-27 11:08

那這里是表示B這個尺寸的中心線與基準A垂直？我查了一些資料沒有找到針對這個的說明發表于 2021-10-26 13:47

二樓的解釋是對的，不過不清楚為什么這樣區別標注發表于 2021-10-20 13:55
