發布時間: 2021-10-19 21:04

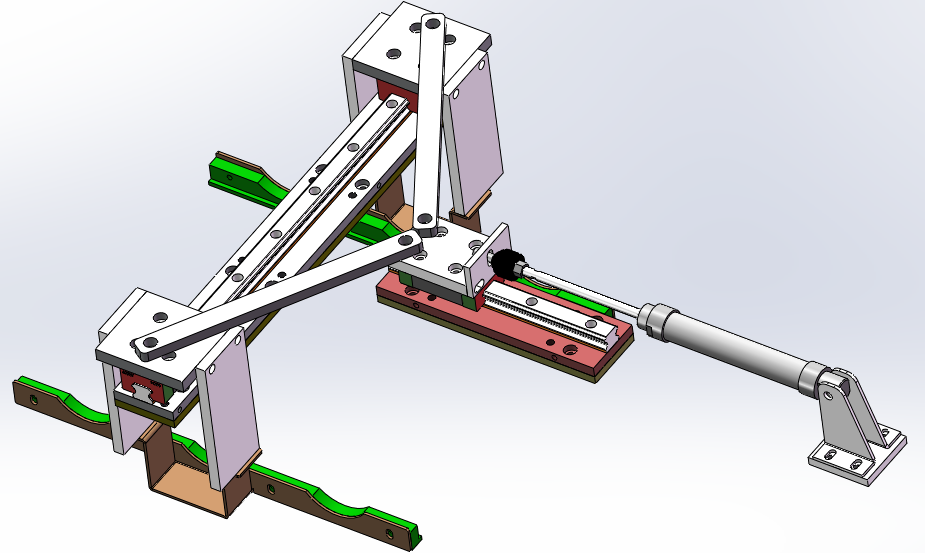

正文摘要:各位： 最近在搞一個物料對中機構(如下圖)，所對中物料的寬度40-300mm，這樣設計的角度會不會憋住滑塊，或是整個運行過程會不會卡頓。各位大神指點下 ... |
機械小將 發表于 2021-10-20 10:47 看到過一公司的一設備幾乎原封不動抄這個的，感覺一般 |
| 可以的，不會卡 |
| 感覺不穩定 ，還是同步帶 好些。 |
| 這種結構不太穩定 |
|
米思米上這個結構挺好的，可以參考下 |
| 看起來像扎馬步，下盤要穩才行。 |
| 我相信你這一套機構也不便宜，直接上個亞德客HFT系列大氣爪好了 |
| 為什么不把連桿與滑塊的鉸接點合成一個,這樣不更能保證同時加緊嗎?另外我還擔心這樣的結構,加緊力夠不夠啊? |
|
本帖最后由 pengzhiping 于 2021-10-19 21:48 編輯 卡住就是自鎖 可以分析一下 拉桿是2力機構 計算鉸鏈處 拉力分析大于摩擦阻力就可以不自鎖鉸鏈處要用軸承 摩擦系數小+直線導軌摩擦系數比較小 0.02 所以不會卡住 建議你 用1個齒輪（紅色）+2個齒條 （黃色） |
