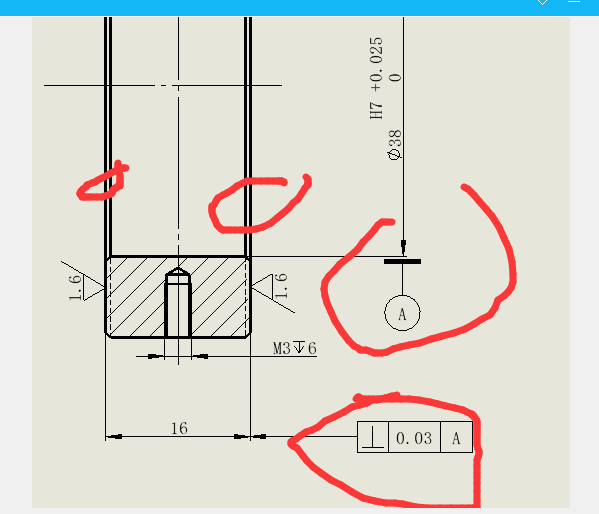

這樣只代表一側有垂直度要求，應該兩側都標注

02sunsheng 發表于 2021-10-20 08:32
沒有問題   形位公差箭頭與尺寸標注線對齊說明是兩端面，不對齊說明是當前端面

確實可以這么標注

沒有問題   形位公差箭頭與尺寸標注線對齊說明是兩端面，不對齊說明是當前端面

如果是圓柱的可以這么標，方形的要兩邊分別標注

很明顯是錯誤的。

這樣只代表一側有垂直度要求，應該兩側都標注

形位公差要標注在尺寸16的下面，再在后面備注兩端面，簡單明了。????

基準要素為中心要素時才這么標，你這是輪廓要素，不建議這么標

應該兩面標注，圖中標注僅表示右邊的面有垂直度要求。
