請教這樣的懸臂高速轉動機構怎么做動平衡

查看數: 8436 | 評論數: 27 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-10-6 19:12

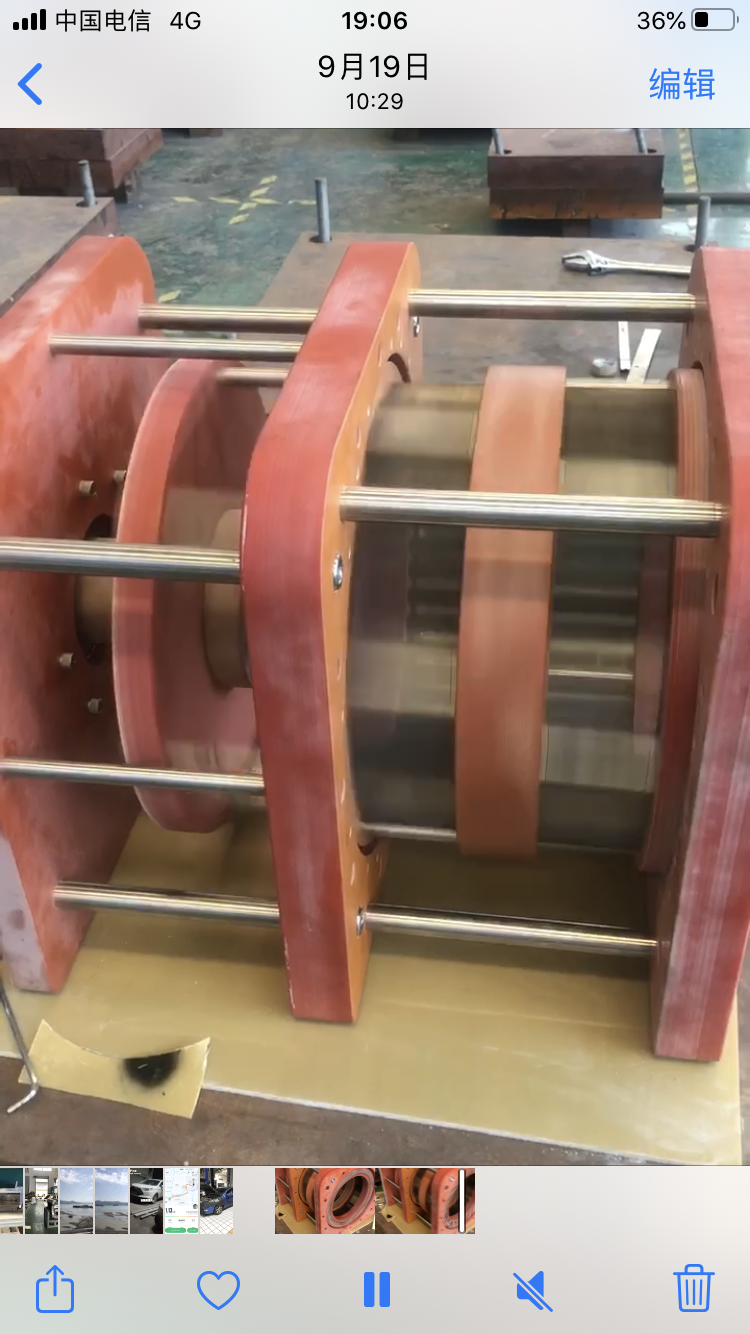

如圖，這樣一個懸臂機構怎么調動平衡，懸臂端長度大概500mm（一端用軸承帶動，另一端無支撐），直徑550mm，重約100KG，要求最高轉速600轉每分，目前在不調動平衡的情況下每分鐘300轉就晃動抖動比較厲害了，不敢再往 ...

回復

古怨云 發表于 2021-10-17 09:20:32

古怨云發表于 2021-10-11 15:26
手搖肯定是沒有晃動的，速度快了就跳動，越快跳動越大

會不會是軸承游隙造成的阿

sunbetterwu 發表于 2021-10-11 17:35:00

古怨云發表于 2021-10-11 15:26
手搖肯定是沒有晃動的，速度快了就跳動，越快跳動越大

你這要徹底解決，只能用動平衡設備了

sunbetterwu 發表于 2021-10-11 17:32:31

動平衡有兩種，一種加重量，一種減重量

古怨云 發表于 2021-10-11 15:26:00

jbhjjd 發表于 2021-10-10 21:36
你停機手搖，看有沒有晃，懸臂這種玩意，剛性很重要，靜平衡和動平衡一般電機主軸打打我都不說啥，非標設備 ...

手搖肯定是沒有晃動的，速度快了就跳動，越快跳動越大

補充內容 (2021-10-17 09:21):
會不會是軸承游隙造成的啊

剛性不足，重新設計加強。做動平衡是沒用的。發表于 2021-10-13 22:12

此無常 發表于 2021-10-11 10:03:08

先做模擬看看設計問題吧，如果存在問題加配重看解決情況，還是改善不了再上設備分析

xingqier 發表于 2021-10-11 09:32:36

mark

jbhjjd 發表于 2021-10-10 21:36:07

你停機手搖，看有沒有晃，懸臂這種玩意，剛性很重要，靜平衡和動平衡一般電機主軸打打我都不說啥，非標設備一般沒誰干這玩意

古怨云 發表于 2021-10-9 14:56:40

gqf253 發表于 2021-10-8 13:14
做動平衡么，最好么有專用的動平衡設備。像這種木有動平衡機也行，但至少要有手持式的測振動儀器。像你所說 ...

設備理論上是完全對此的，只是加工裝配肯定是做不到一致的

古怨云 發表于 2021-10-9 14:55:08

曉昀發表于 2021-10-8 23:58
做動平衡有專門的動平衡機。，咱社區就有專門做動平衡的，你在社區里搜能搜到。

跟輪胎的動平衡機不一樣吧
