lingdu 發表于 2021-10-5 17:27

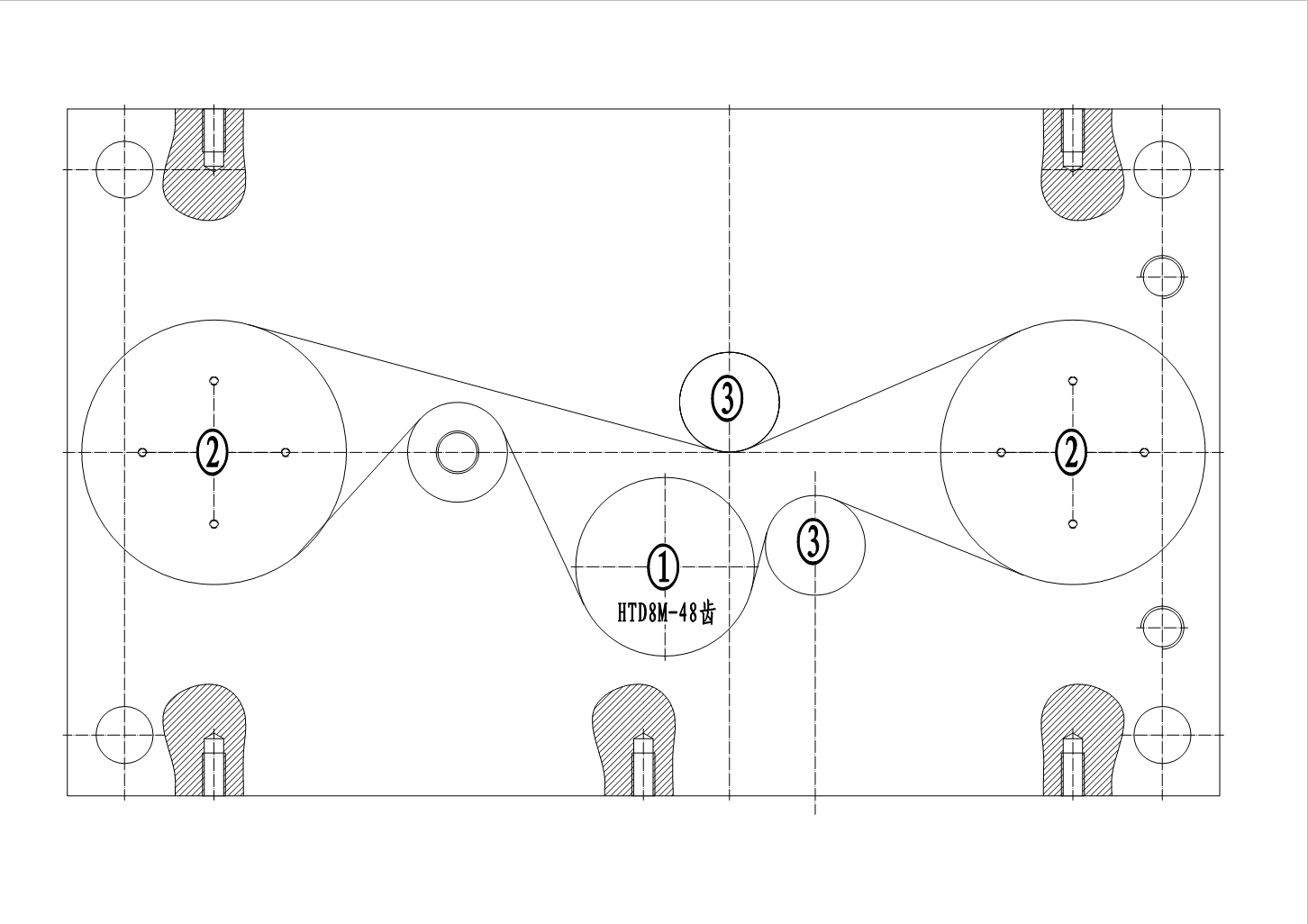

有個疑問，這樣設計，皮帶長度怎么計算，請有經驗的大俠幫我解答

利用三維模型，里面量出數值，選擇列表中最接近的或者湊整，剩下多余的靠漲緊去調節了

HAO

象山哥哥 發表于 2021-10-5 08:58
包膠問題論壇里面有帖子介紹和總結，請借鑒。鏈接：http://www.ytsybjq.com/thread-481229-1-1.html

謝謝！！

lingdu 發表于 2021-10-5 17:27
有個疑問，這樣設計，皮帶長度怎么計算，請有經驗的大俠幫我解答

這個很好計算的，畫圖軟件自己就能計算長度，一般同步帶都會有張緊輪，計算的時候留余量就可以了。

DC24轉AC220 發表于 2021-10-4 23:16
530N.M有點大哦   這種強負載傳遞方式  不是應該同步帶  +蝸輪蝸桿？

一級減速就是臺工機的蝸輪蝸桿減速機。

受不了了 發表于 2021-10-4 21:11
負載太猛了，用齒輪吧，或者鏈條

用鏈條是不行的，用皮帶已經給解決了，鏈條傳動無法保證精準的位移閉環控制。

pengzhiping 發表于 2021-10-4 14:50
同步輪打滑

1：主動輪 包角太小 適當增加包角

解決了包角問題一切問題解決，其實這個皮帶問題到時不大，我改變了包角大小用了一根寬度80mm的皮帶也實現了1500N.m的扭矩傳輸

  這個應該不是打滑，而是同步帶被拉伸長導致的。

確實感覺扭矩太大了，如果偶爾跳齒，試試加寬同步帶，同步帶有個小于4%的伸長率
