請教下零件一體設計和分體設計的優劣

查看數: 14095 | 評論數: 40 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-29 15:26

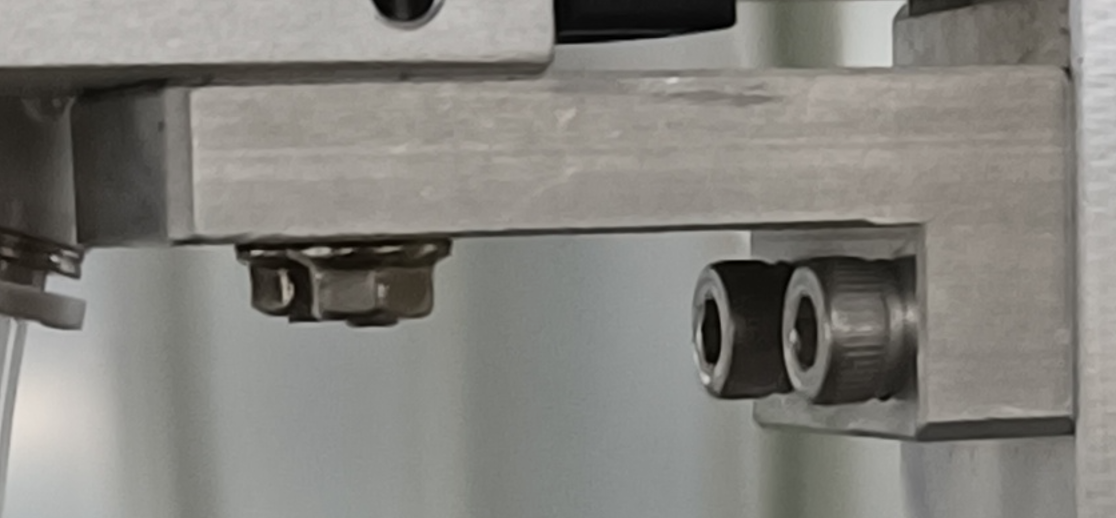

就是我在外面看別人的設備的時候總是會看到一些零件是一體化設計的，如圖所示那種U型的或者L型的，材料是鋁的，看結構也沒什么精度要求，也不是承重結構。但是我們這邊設計的時候總是要求這種結構分成三塊用螺絲來組 ...

回復

朱威威 發表于 2021-10-11 16:26:04

一般做分體，省錢，但是我小東西有時做一體的，螺紋小擔心強度不夠

okbob 發表于 2021-10-10 11:40:45

有時候也得看零件是用在什么地方的，像我這邊有好多U型零件都是在設備外面可以看到的，對設備外觀有要求的話，就得做成一體式的，比分體的好看一些

Will_Ning 發表于 2021-10-8 09:00:34

蘇打紅茶哥發表于 2021-9-29 15:31
我認為就尺寸精度、形位精度而言，機加工能做到想要的結果，裝配則不一定能做到，這就是區別

這個可以粗加工組裝再精加工來解決吧

智械危機 發表于 2021-10-7 11:46:28

giants 發表于 2021-9-29 15:45
我是設計，對于沒有要求的，比如L型固定，為了便于設計，我都是設計成一體的，出圖時，我會標注，可分體加 ...

這樣是沒錯，但外包商有時會按照一體式的收費，分體式加工，就很真實

皚皚白雪1990 發表于 2021-10-5 21:28:23

整體精度要求高的就整體加工，否則分體成本低。

xue428032 發表于 2021-10-5 08:50:57

除非大件，平時非標設計100左右的尺寸還是整體加工便宜些，直接線割，銑2刀完事

華通自動化 發表于 2021-10-5 08:37:21

不講究精度要求的，能用鈑金加工就鈑金，激光折彎，什么形狀秒分鐘搞定，我第一選擇分體，可以采用定位安裝基準面，定位銷的方式去螺絲鎖付，純L型浪費機加工時間，不顧及成本的零部件不是好的設計

所以你要考慮兩者結合，前提各個方面綜合考慮發表于 2021-10-5 10:59

剛好跟你相反，你是老板的話，你說得有道理，如果是設計，算了吧東西好用，裝配少干活，精度達標才是你考慮的事，為了省成本，增加工人工作量，精度管控不了，都是你的鍋發表于 2021-10-5 08:53

bobo569 發表于 2021-10-4 08:00:57

精度要求不高的話,可以分體,這樣材料和加工時間都會少一些!

未來第一站 發表于 2021-9-30 22:33:05

哎，公說公有理婆說婆有理
