求教，這種情況應該怎么辦？

查看數: 4656 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-29 14:39

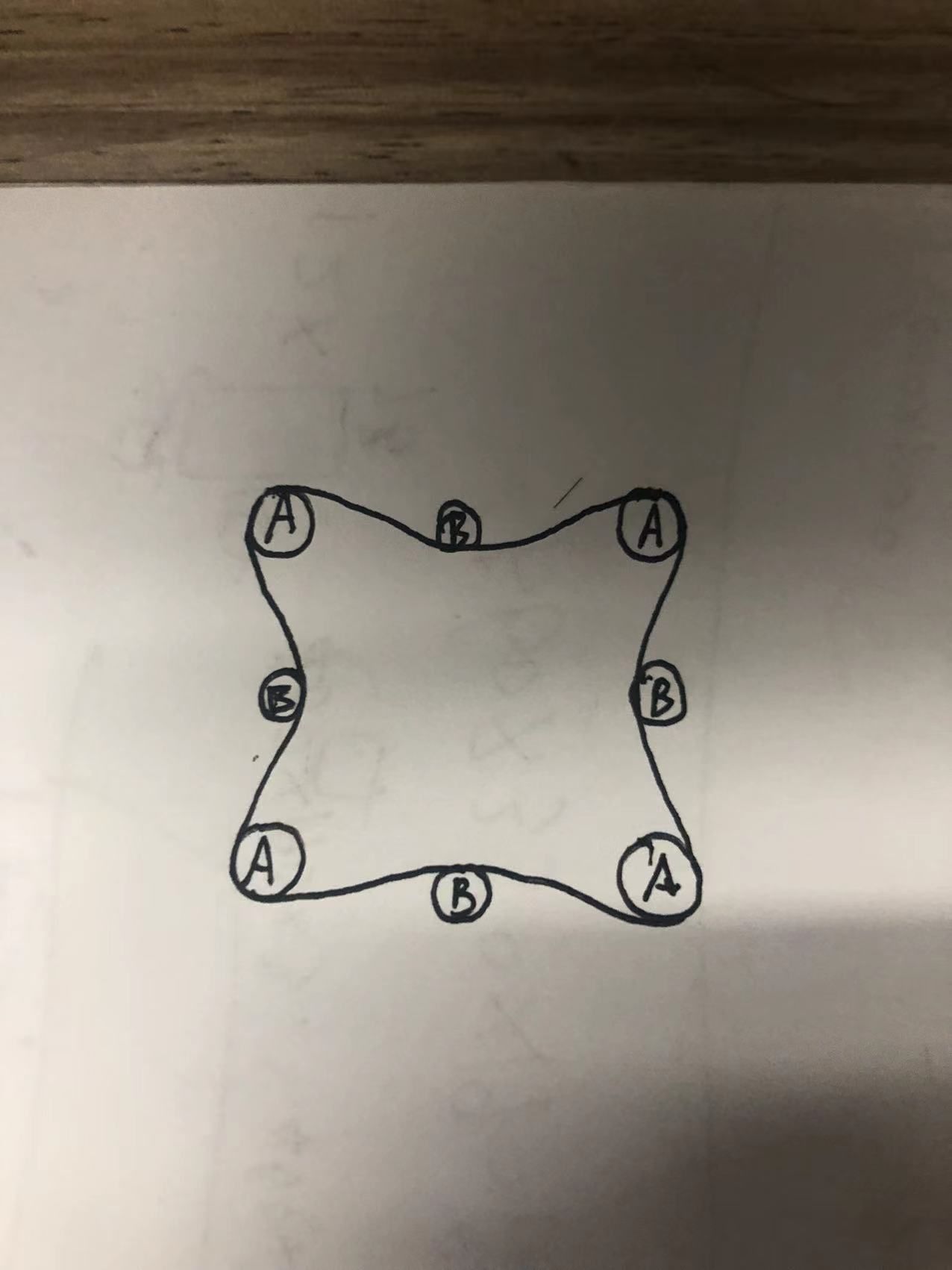

本帖最后由 wtangzz147 于 2021-9-29 15:32 編輯情況是，要想一個電機驅動四個鏈輪（相同大小），鏈輪水平，鏈條水平放置，運動方向（順時針和逆時針都有需要）。如圖所示：圖一：A是鏈輪，位置固定，B是張緊 ...

回復

小魚子想去看看 發表于 2021-9-30 09:42:51

沒看懂，看看大家的解答

shentu 發表于 2021-9-29 15:38:15

wtangzz147 發表于 2021-9-29 15:31
主要是雙向傳動，查了下，雙向傳動，兩側都需要張緊。

自動張緊式的（張緊輪靠彈力壓在被張緊物體上），需要區分主從動邊，張緊輪布置在從動邊上（受力相對小）。你這個雙向傳動，自動式張緊輪估計是不合適的，權當墮輪使用。還是那個觀點，一個足夠了。

因為以前出現過，鏈條垂直于地面布置的，也是雙向傳動，張緊一側會跳齒。所以不敢冒險，你那邊這種水平放置的，雙向傳動，一個張緊輪有成功案例么？發表于 2021-9-29 15:45

wtangzz147 發表于 2021-9-29 15:31:47

shentu 發表于 2021-9-29 15:29
一個張緊輪足夠用了。個人意見。

主要是雙向傳動，查了下，雙向傳動，兩側都需要張緊。

shentu 發表于 2021-9-29 15:29:18

一個張緊輪足夠用了。個人意見。

wtangzz147 發表于 2021-9-29 15:18:18

giants 發表于 2021-9-29 15:13
張緊的話，主從做可調保證，不需要導軌就去掉好了，鏈條聚乙烯的襯條是要的

哦哦，主從輪是固定死了，是不是張緊的話還得我圖示AB的那種樣子。聚乙烯襯條是我找到的圖示綠色那種么，之前沒用過。

giants 發表于 2021-9-29 15:13:33

wtangzz147 發表于 2021-9-29 14:59
有幾個疑問，請教下，環形導軌沒看到怎么張緊的，環形導軌成本是不是有點高啊，導軌上的座對我來說沒用， ...

張緊的話，主從做可調保證，不需要導軌就去掉好了，鏈條聚乙烯的襯條是要的

wtangzz147 發表于 2021-9-29 15:03:14

xingqier 發表于 2021-9-29 15:01
你查一下動力滾筒輸送機，有鏈條驅動的，一個滾筒上有兩個鏈輪，那樣可以讓所有滾筒都跟著旋轉

好的，我查一下看看。

xingqier 發表于 2021-9-29 15:01:39

你查一下動力滾筒輸送機，有鏈條驅動的，一個滾筒上有兩個鏈輪，那樣可以讓所有滾筒都跟著旋轉
