角焊縫的計算

查看數: 7067 | 評論數: 7 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-27 14:26

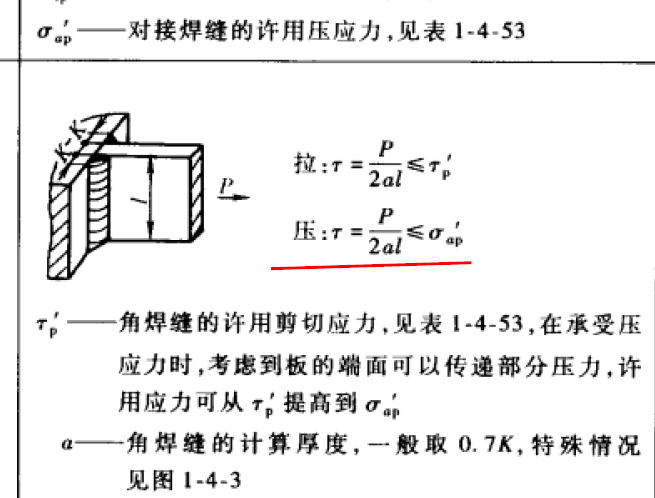

上下板厚20mm，三個立板都是厚20mm，寬L=200,角焊縫高度a是不是取20mm。負載200kg，不知道強度夠不夠？按照手冊計算（另一個圖），0.1Mpa，遠遠小于允許的118MPA,這樣計算對嗎.這種焊接怎么估算強度啊 ...

回復

jkwjbvjwb 發表于 2021-10-16 15:55:40

學習了

克己復禮 發表于 2021-10-16 15:31:50

學習了，收藏

怕瓦落地2011 發表于 2021-10-4 17:53:25

重要焊縫需校核并強制要求焊縫高度

遠祥 發表于 2021-9-30 02:56:42

有時焊道強度夠了，零件的剛度則不夠了，所以該加筋的地方還是要增加強筋的！

小kk987 發表于 2021-9-28 07:58:52

焊接焊縫一般都是經驗除非是特別重要的焊縫需要去驗算，一般雙面角焊縫取兩板板厚小的60%到80%，單面焊16MM以下板厚取板厚高度，16MM以上一般需要開剖口焊接

曉昀 發表于 2021-9-27 23:46:00

這個是壓應力，直接代入公式計算，許用應力取角焊縫的許用應力。

鹿子衿 發表于 2021-9-27 16:31:22

設計手冊再往上一點，有a的圖示。如果垂直負載200kg，那太小意思了，根本不用計算。
