兩個旋壓鋁件的固定方式

查看數: 6710 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-26 08:51

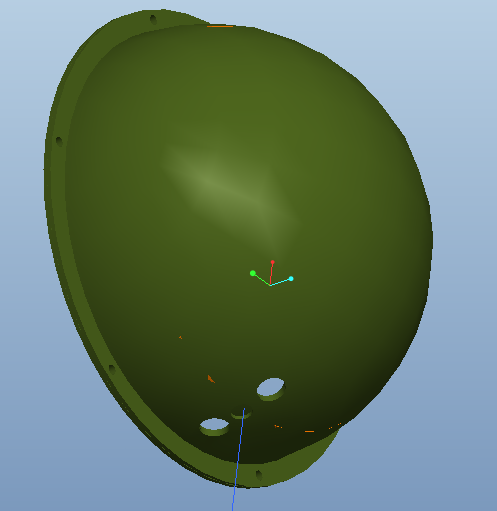

如題，有什么好的機械固定方式，能將兩個半球疊加一起。球不大，球面半徑SR25，翻邊法蘭不能太大，理想是最大到φ55，材質是5系鋁合金；焊接考慮過了，沒法做表面處理，兩球中間夾了一層0.3mm的東西，只能先做表面 ...

回復

kongping 發表于 2021-9-29 17:41:52

兩個半球的邊緣能不能各做出陰陽止口（沖壓出）？

遠祥 發表于 2021-9-29 15:41:01

AB強力膠水可以試試看。

947435019 發表于 2021-9-29 08:26:58

947435019 發表于 2021-9-26 14:42
就是在考慮這個，但是不知道鉚釘最小有多小的，工藝實現的可行性不知道怎么樣，目前想法是有M2的鉚釘 ...

目前設計時按照φ2的半圓頭鉚釘設計，材料是兩個0.6mm的鋁板旋壓而成，現在擔心的就是在鉚的時候會不會變形

fanxx2000 發表于 2021-9-28 10:43:55

上下兩個分大小邊，然后大邊的翻邊夾住小的

xinshiji666 發表于 2021-9-28 09:23:21

落地的那種電風扇可以參考，兩個網罩之間有個環形抱箍，抱箍內有溝槽，螺絲拉緊抱箍就可以固定。

零零五 發表于 2021-9-28 08:00:54

焊錫。

未來第一站 發表于 2021-9-26 21:49:21

看樣子鉚接是個不錯的選擇。

lirui622 發表于 2021-9-26 17:43:14

乒乓球結構看看

947435019 發表于 2021-9-26 14:46:51

補充一下，兩個半球體用的是0.6mm的鋁合金旋壓，因為要做硬質陽極（NSS得大于1440h），只能先做處理，然后夾漢堡一樣，疊加，只能通過不對處理層產生影響的連接方式
