發布時間: 2021-9-24 18:51

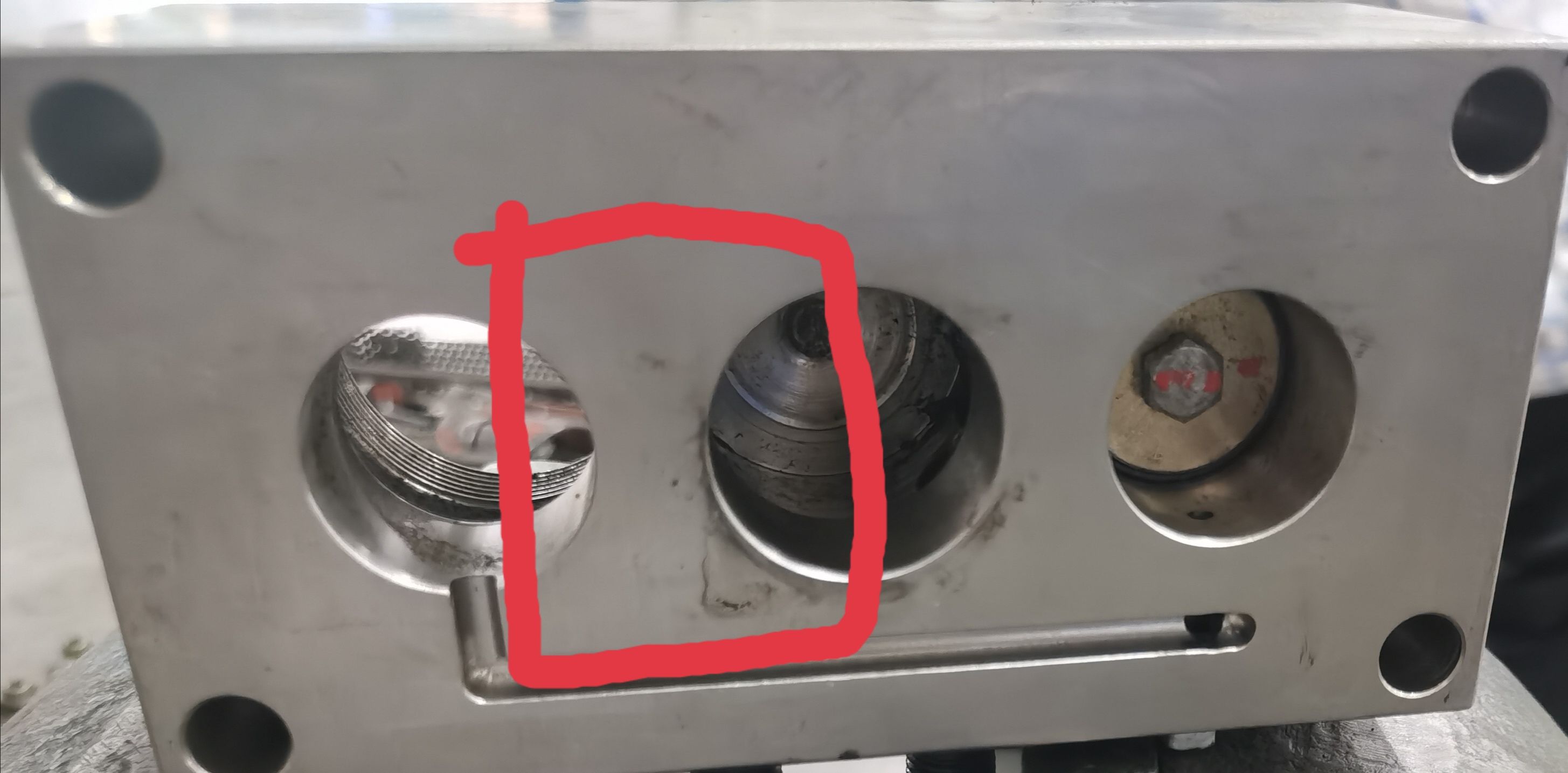

正文摘要:本帖最后由 曉昀 于 2021-9-24 18:52 編輯 我們拆開了一臺設備，上面有一個零件，從正面看是3個孔，左右是兩個通孔，中間一個是盲孔，但是，左右兩個通孔與中間盲孔的墻壁各有一個孔，打通了左右孔與中間盲孔的通 ... |
| 從上下兩個圖片看，零件兩側面上的外邊都是小直徑的孔，但三孔深入后，到了中間內部，所處的孔徑都加大了，這樣加大的孔直徑就會與相鄰的邊孔接觸貫通，就會形成孔之間的通道，不知這樣分析是否恰當。 |
| 我們的做法，從左至右，打穿他們，再把兩端補焊起來 |
魍者歸來 發表于 2021-9-25 16:37 應該是銑刀兩邊斜著干出來的！ |
| 從側面加工出孔后再把工藝孔焊死打磨？ |
| 樓主從來沒看過牙科吧，這孔可用牙科鉆加工 |
|
大半可能是鑄造后加工的， 只不過是大部分面都經過加工了，而且流道經過去毛刺等處理，又經過使用，鑄造痕跡幾乎看不出來了。
這就是鑄造后沒有經過加工留下的痕跡 |
| 自己做三維了的話來個三維剖面看下。 |
|
類似液壓集成塊的偏交孔 |
