旋轉平臺定位精度請教

查看數: 16273 | 評論數: 36 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-17 20:23

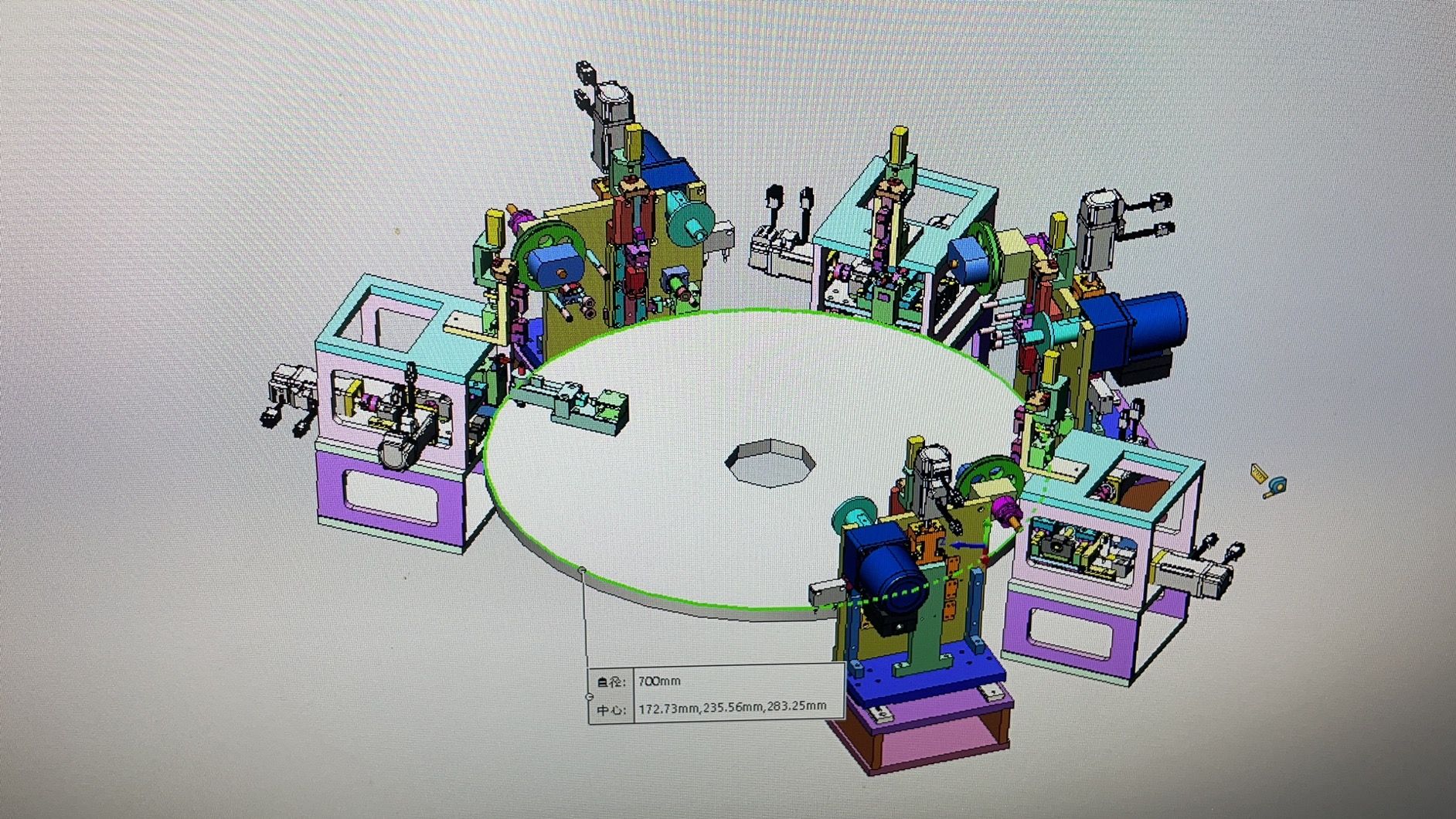

本帖最后由 danzhilan 于 2021-9-17 20:37 編輯需求情況需要設備一個8工位旋轉平臺，處理的是小型零件，零件尺寸1.5mm*1.5mm的圓，需要在6個工位上對該零件進行微小裝配 ...

回復

機械學徒@123 發表于 2021-11-29 13:31:39

1、減少轉臺直徑來增加旋轉定位精度，選用合適的材料的轉臺和轉臺上裝夾工裝，減少其他因素對轉臺旋轉精度的影響2、二樓的方法加二次定位，3、選用凸輪分割器。

文睿自動化 發表于 2021-11-20 17:56:29

2樓說的對，中間因素太多，對產品固定的座子進行二次機械定位會更加精確

danzhilan 發表于 2021-9-29 19:25:32

遠祥發表于 2021-9-26 21:31
這種分度機構如果速度要求不高，最好是用分度器！

嗯現在在DD馬達和凸輪分割器之間考慮

xuanyu20180608 發表于 2021-9-27 09:32:48

用中空旋轉平臺就可以的。分割器的精度可能達不到。

遠祥 發表于 2021-9-26 21:31:26

這種分度機構如果速度要求不高，最好是用分度器！

danzhilan 發表于 2021-9-25 11:17:56

囨檞釋發表于 2021-9-20 10:20
看看有沒有人做過浮動治具吧，那個可以參考，像硬限位汽缸頂升的二次定位，DD馬達不知道怎么樣，要使用分割 ...

嗯，二次定位的關鍵就是浮動定位，XY平面具有小范圍的浮動量

danzhilan 發表于 2021-9-25 11:16:03

武當問道發表于 2021-9-20 10:59
我覺得加氣動定位銷最可靠

嗯也可以基于定位銷，在調整工作位的安裝，實現配合要求

danzhilan 發表于 2021-9-25 11:14:30

未來第一站發表于 2021-9-20 15:20
我建議買現成的分割器吧，要實現你的目的這不光是一個簡單的計算問題。

嗯，分割器肯定買現成的，現在就是單個旋轉工位和各個工作工位的位置校正，保持一致性
