皮帶輪寬度已超出電機軸尺寸是否合理？

查看數: 5208 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-17 15:57

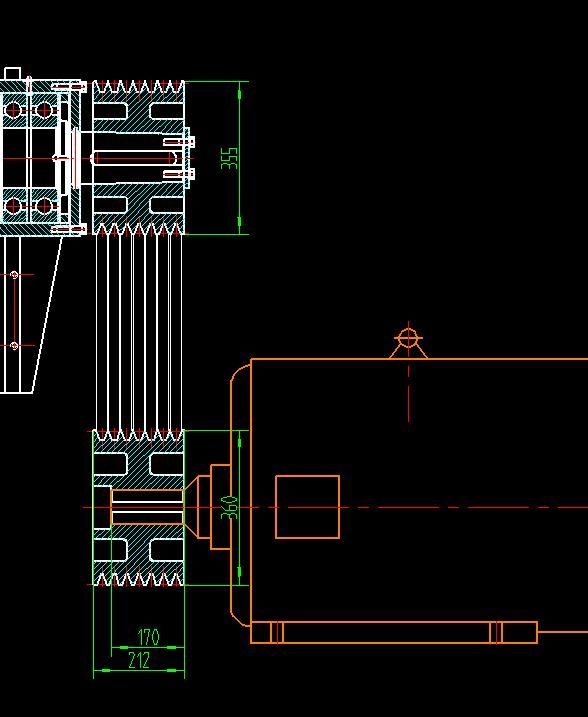

電機200KW，轉速1480/MIN，主軸轉速1500R/MIN，皮帶選的是有效寬度制25N/類型, 設計的電機帶輪如圖，請教各位高手，皮帶輪寬度已超出電機軸尺寸是否合理？ ...

回復

LiNing_jrjub 發表于 2021-9-17 16:35:33

超不超出問題不大，只要所受徑向力不要超過電機徑向載荷就行。
端面限制皮帶輪的軸向位移

阿杰啊 發表于 2022-2-16 11:24:28

好東西，謝謝分享

遠祥 發表于 2021-9-25 18:35:15

超一點問題不大，大一點更掛的住！

wlj0202 發表于 2021-9-22 11:24:07

電機端皮帶輪左側如果可以加壓緊蓋板，盡量加上，比較安全

未來第一站 發表于 2021-9-18 22:28:55

看樣子軸孔配合好問題不大

move3309 發表于 2021-9-17 17:41:02

常有的事兒

殺豬的爺們 發表于 2021-9-17 16:25:17

超出電機軸部分關系不大，當然核算一下最好
