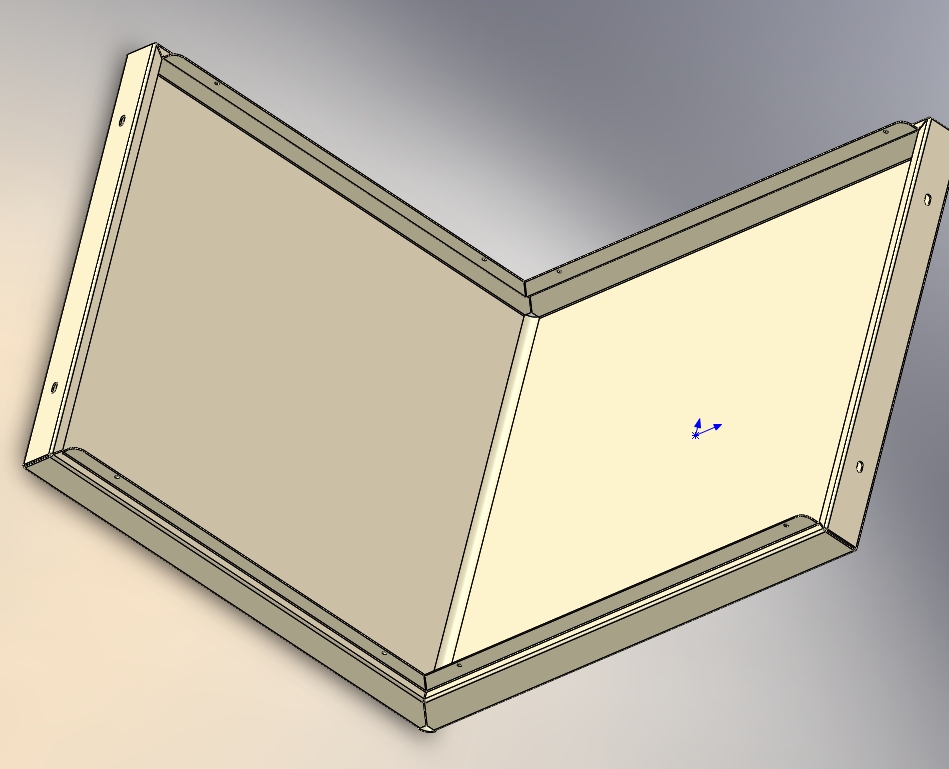

這個鈑金件怎么畫出來的

查看數: 7330 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-17 10:19

求指導

回復

馬云龍 發表于 2021-10-25 18:39:26

學到了

z424385518 發表于 2021-10-16 10:33:47

加油·

靈的祝福 發表于 2021-9-24 18:01:32

正常折彎就可以，但一焊接邊角就在工程圖里展開不了。惱火。復雜的鈑金我就不放展開了。給3d加2d圖，讓廠商加工

高圓圓女神 發表于 2021-9-24 08:58:35

邊線法蘭一直下一步就行

遠祥 發表于 2021-9-24 00:42:49

型材應該是數模拉伸出來的。

大白小白 發表于 2021-9-18 10:41:28

wtangzz147 發表于 2021-9-17 10:23
先畫大的L型的折彎，然后用對各個邊進行邊線折彎。相鄰的邊線折彎可以一起選，然后軟件自動會對干涉處自動 ...

“相鄰的邊線折彎可以一起選，然后軟件自動會對干涉處自動拼接。”

~這就是斜接法蘭吧

我使用的是邊線法蘭發表于 2021-9-18 11:43

zhengxiaodong30 發表于 2021-9-17 16:40:40

看用什么軟件，但是基本畫法就可以

殺豬的爺們 發表于 2021-9-17 16:35:06

這個鈑金件正常操作即可

無敵小蔣 發表于 2021-9-17 11:24:49

這算簡單的，看樣子你需要系統的學習下SW鈑金功能，磨刀不誤砍柴工。
