有沒有懂這個的大神

查看數: 5047 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

我叫劉有福

發布時間: 2021-9-13 15:07

正文摘要:

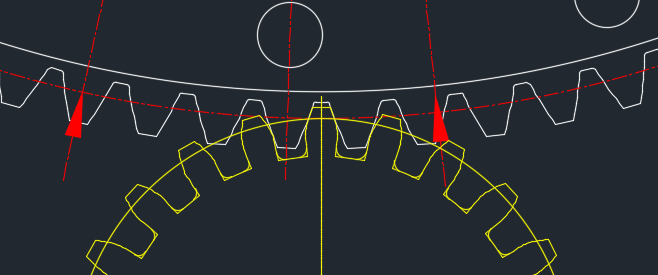

回轉支承機械部標準 012.30.500 外齒參數 Z:102 模數:6 變位系數X：0.5

回復

待業青年 發表于 2021-9-16 19:30:50

23齒事你前面的帖子寫的，23齒得小齒輪可以不用變位用。你要有特殊需求，如提高強度了，調整中心距，那就另說了

我叫劉有福 發表于 2021-9-15 07:55:32

待業青年發表于 2021-9-14 08:33
大輪0.5的變位，一般是因?yàn)檫@種配對小齒很多時候都小于17齒，為避免根切廠家同意加了0.5的變位。小齒輪23齒 ...

老哥的建議是 23個齒不要-0.5的變位？

待業青年 發表于 2021-9-14 08:33:56

大輪0.5的變位，一般是因?yàn)檫@種配對小齒很多時候都小于17齒，為避免根切廠家同意加了0.5的變位。小齒輪23齒用標準齒輪就可以。但需要進行強度校核。
結構上最好做成中心距可調的結構，安裝時調整側隙方便。

待業青年 發表于 2021-9-14 08:31:13

沒有什么特殊要求，不用-0.5變位，齒太瘦了，影響強度。沒有強度校核

斯文棒棒 發表于 2021-9-13 19:40:41
