發布時間: 2021-9-12 16:26

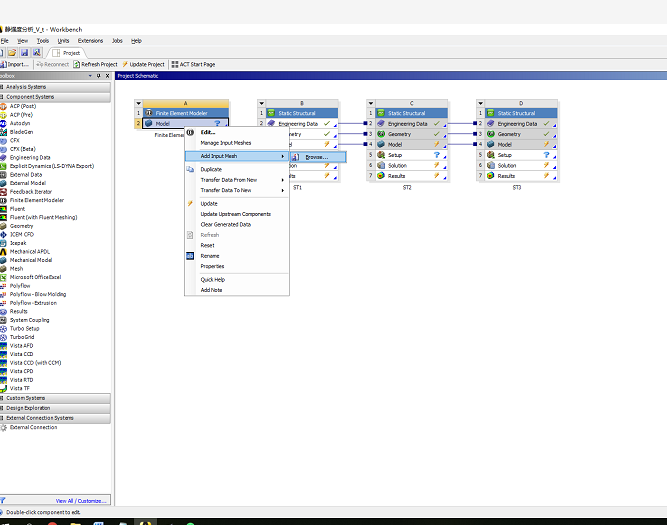

正文摘要:一個項目的3D模型在hypermesh軟件中劃分完網格，并賦予了材料屬性和單元屬性之后，導出*.cdb文件。 在ANSYSY workben下，通過Finite element Moder模塊導入*.cdb文件時，打開保存上面*.cdb文件的文件 ... |
|
問題已經解決。 說下方法：1、在三維下簡化模型，把能減少計算機計算工作量，且不影響分析結果的實體特征簡化（刪除掉），比如，倒角，圓角，百葉窗百葉折彎的特征等；2、在hypermesh下賦予材料屬性之后，在ansys 經典界面下輸入*.cbd文件，轉化成workbench下能打開的有限元文件（*.cbd）。這樣就可以了。 |
