關于運動機構方案請教

查看數: 4097 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

z65668396

發布時間: 2021-9-12 13:20

正文摘要:

請教一下各位大神，如下圖一個六面體，每個邊都有孔，需要對每個孔進行沖水，沖完后再取走，不能讓水外漏如果用6個氣缸是可以實現，氣缸加緊做好密封，但全部用氣缸擔心容易壞有沒有其他方法？請各位大神不吝賜教 ...

回復

kongping 發表于 2021-9-14 09:52:26

z65668396 發表于 2021-9-13 20:27
感謝回復，請教一下，這種方式是不是只能夾兩面？我紅筆畫的六面體，剩余的四個面怎么夾呢？

謝謝

可以夾六面，多少面都可以，一個氣缸同時控制六個爪開合，那個圖只是表示一個對稱的側面，你看看散料抓斗，可以給你啟發。

z65668396 發表于 2021-9-13 20:11:59

未來第一站發表于 2021-9-13 15:42
為什么氣缸擔心容易壞？

因?yàn)橐粋€(gè)設備里有4個這種工位，一個工位6個氣缸，一共24個，有一個壞了就不行了

新手駕駛 發表于 2021-9-13 19:18:44

z65668396 發表于 2021-9-12 20:23
是的，同時向中心抓緊，我畫了一下，請問是這樣么？
下圖右上角的氣缸推動齒條，齒條帶動大齒輪，然后 ...

有點忙沒及時回復，就按這個示意

未來第一站 發表于 2021-9-13 15:42:16

為什么氣缸擔心容易壞？

kongping 發表于 2021-9-13 12:27:23

本帖最后由 kongping 于 2021-9-13 12:36 編輯

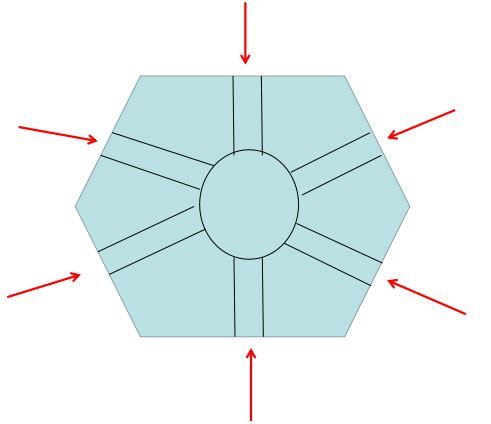

上個示意圖，一個由氣缸可開合的六爪機構側視圖，具體細節可添加，六爪的整體機構是不能晃動的，只是六爪可以同時開合，開合節奏隨同六面體的更換而設定，圖上六面體下的那個旋轉箭頭可去掉（剛開始以為是旋轉的），這個結構感覺較為簡單實用。
