XY軸的垂直度，這樣是可以調的，要不然怎么調，要不就做過度塊，過渡塊一定要卡死滑塊，調完了打定位銷。

這么設計還是比較麻煩的，緊盯螺釘承受不了這么大的力。還是兩側銑臺階沉下去，再外邊貼齊的地方再并一塊板。

要看你定位的基準是什么

固定側肯定要固定啊，都這樣。

看情況了，看到過韓國機床導軌滑塊都要用零件壓緊

無聊過客唱反調 發表于 2021-9-6 17:11

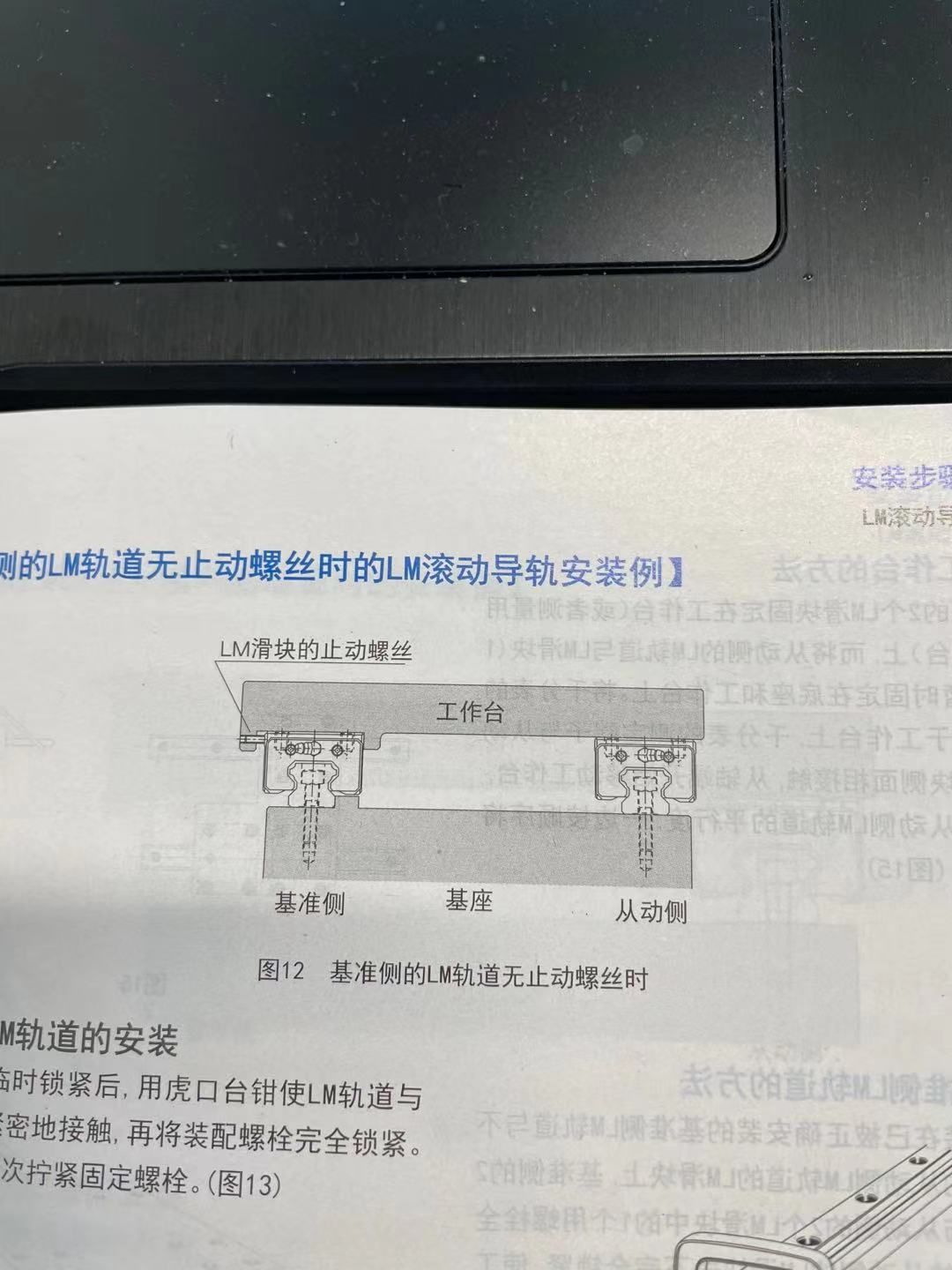

基座上導軌槽沒什么疑問，上面的工作臺也要有個槽口嗎？

看你工作臺上的定位相對基座有沒有位置關系了，這書THK的嗎？看著挺像

252924072 發表于 2021-9-6 15:16
條件允許就開一個導軌槽，條件不允許就像圖冊那樣就行。不過不用開那么深

基座上導軌槽沒什么疑問，上面的工作臺也要有個槽口嗎？

需要保持精度的是要有固定端

條件允許就開個導軌槽.條件不允許就像資料冊那樣.我這邊做直線導軌的.有需要可以聯系我：13415368042（微信同號）
