看看這個設計是否有毛病或存在什么風險？

查看數: 8660 | 評論數: 25 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-4 15:50

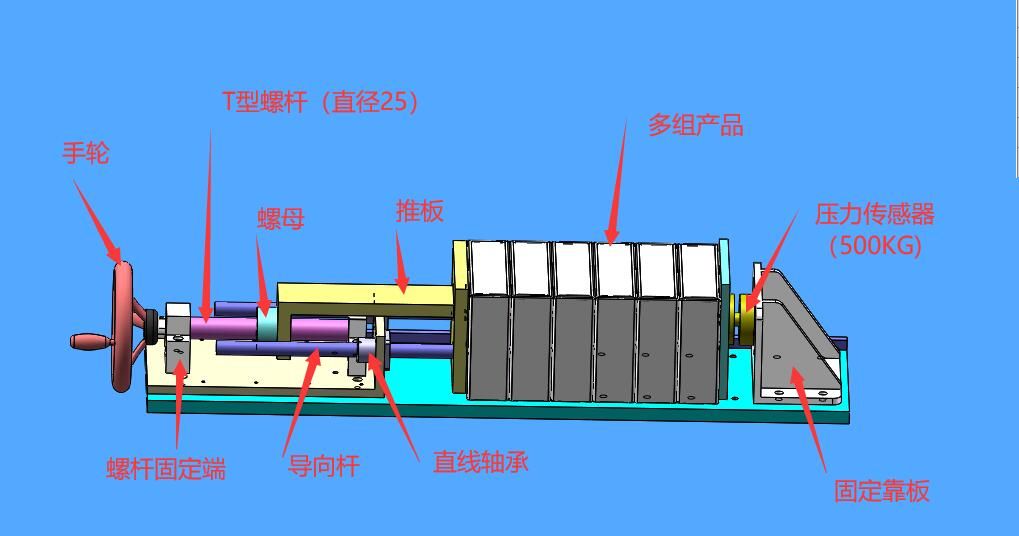

設計一款產品的擠壓機構如下圖采用的是T型螺桿加直線軸承導向的方式。大家看看這個方案有沒有問題？有何問題？存在什么風險？比如防轉等。幫我看一下。謝謝！螺桿行程100mm左右。手輪直徑120mm左右 ...

回復

小磊stone 發表于 2021-10-18 19:28:15

gxs20601 發表于 2021-9-8 21:30
謝謝你的回復。我也考慮到了這個問題。這個問題只要就是推桿是單側受力所致
我修改了一下。增加了另一側 ...

推桿應該固定住X向旋轉吧，避免扭力傳導到直線導軌導套上

17671166321 發表于 2021-9-9 16:33:06

梯形絲桿應該是可以自鎖的

kongping 發表于 2021-9-9 11:15:14

本帖最后由 kongping 于 2021-9-9 11:18 編輯

gxs20601 發表于 2021-9-8 21:30
謝謝你的回復。我也考慮到了這個問題。這個問題只要就是推桿是單側受力所致
我修改了一下。增加了另一側 ...

推桿改成了上下推力分布，這樣要好些。另外，推桿的剛性應足夠穩定。

kongping 發表于 2021-9-8 18:37:07

本帖最后由 kongping 于 2021-9-8 18:41 編輯

從你的圖中看受力分布，手輪在加上力時，有可能出現隨著手輪的轉動黃色推板有可能翹起。隨后由于不斷地轉動手輪，翹起會更大。另外手輪不會自動反轉。另一種可能，手輪到加力時，手輪根本就轉不動。

wen57 發表于 2021-9-7 20:12:32

T型螺桿不是會自鎖嗎？什么反轉？

boynocry 發表于 2021-9-7 13:13:41

推和頂的受力點最好在一個水平面上，螺桿要有鎖緊裝置。

華機械21 發表于 2021-9-7 10:47:21

看的有點暈暈的。

myself1025 發表于 2021-9-7 10:43:38

直接安裝在推桿上面，不會產生分力也不會變形
