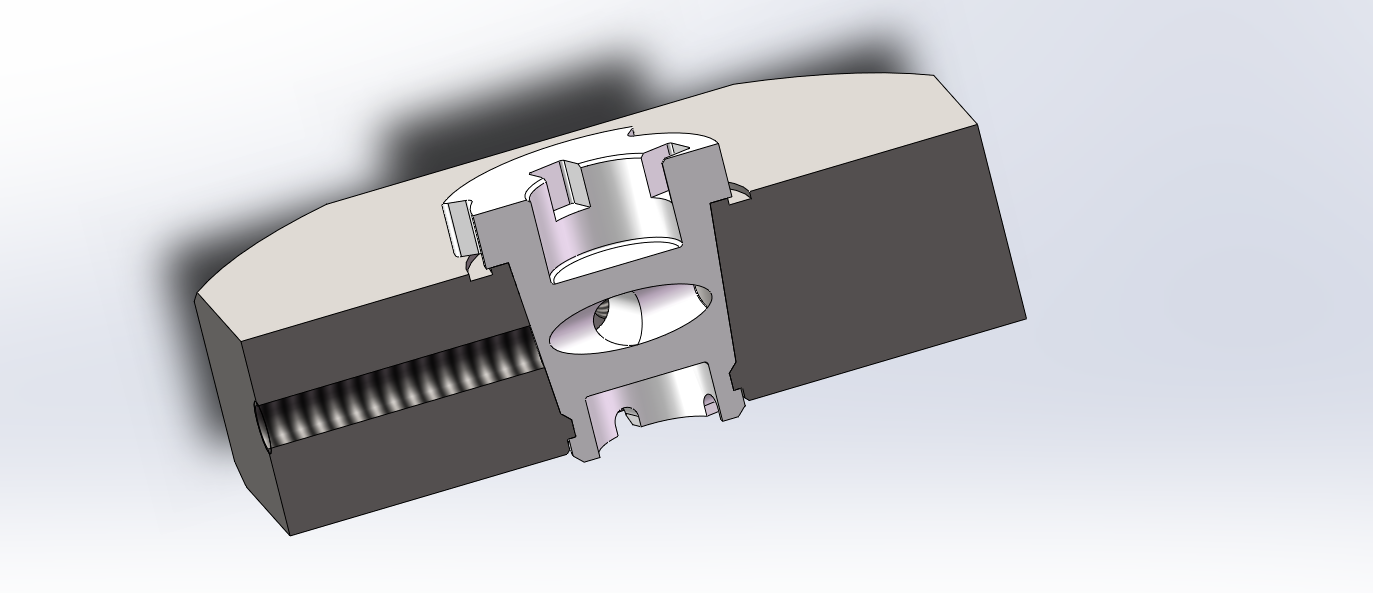

四通然后堵死一通，閥芯通道為T字型。如果將3點位堵死6～9點位通，T字逆時針轉90度6～12點位通。看LZ的閥芯通道剖面不太懂。

直接用現成的三通閥門不行么？

設計還是要從加工方面靠攏，只為穩定。

行者123八戒 發表于 2021-8-24 09:00
仔細看了下，柱塞上部臺階面與閥體凸臺不應該貼合，你的圖顯示貼合了，會造成柱塞錐面與閥體配合面產生間隙 ...

多謝指點，我改一下試試 ！！

曉昀 發表于 2021-8-23 19:06
沒有密封圈，靠配合密封的話，結構上考慮球面密封或者柱錐密封。你圖紙中是哪個地方密封不住？

現在用的錐密封，一共三個出口，想走12出口的時候，會從3出口漏水，或者我想堵死所有出口，不能完全堵死

仔細看了下，柱塞上部臺階面與閥體凸臺不應該貼合，你的圖顯示貼合了，會造成柱塞錐面與閥體配合面產生間隙的可能，這樣你柱塞上下面因軟體貼合不會漏水，但是中間圓錐部分會有漏水的可能。

17567410 發表于 2021-8-23 18:05
角度是多少度兩位三通閥通常是90度的

90°

zhuquanchen 發表于 2021-8-23 16:54
閉合時壓力大，打開時是通路，所以不漏水；建議你再詳細描述或標注一下，你的螺塞是什么材質（軟質的？）， ...

壓力不過才120cm的水柱壓力，螺塞我現在用的是賽鋼，機加工的，競品是PC的注塑的，不知道是不是材質的區別（PC機加工不能達到0.2的表面粗糙度）

行者123八戒 發表于 2021-8-24 08:06
你中間柱塞下面有個臺，整個安裝面又是錐面，怎么裝進去？

我用的賽鋼，千斤頂一壓就進去了
