1吸4上料機構請教

查看數: 9962 | 評論數: 22 | 收藏 2
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2021-8-20 09:12

正文摘要:

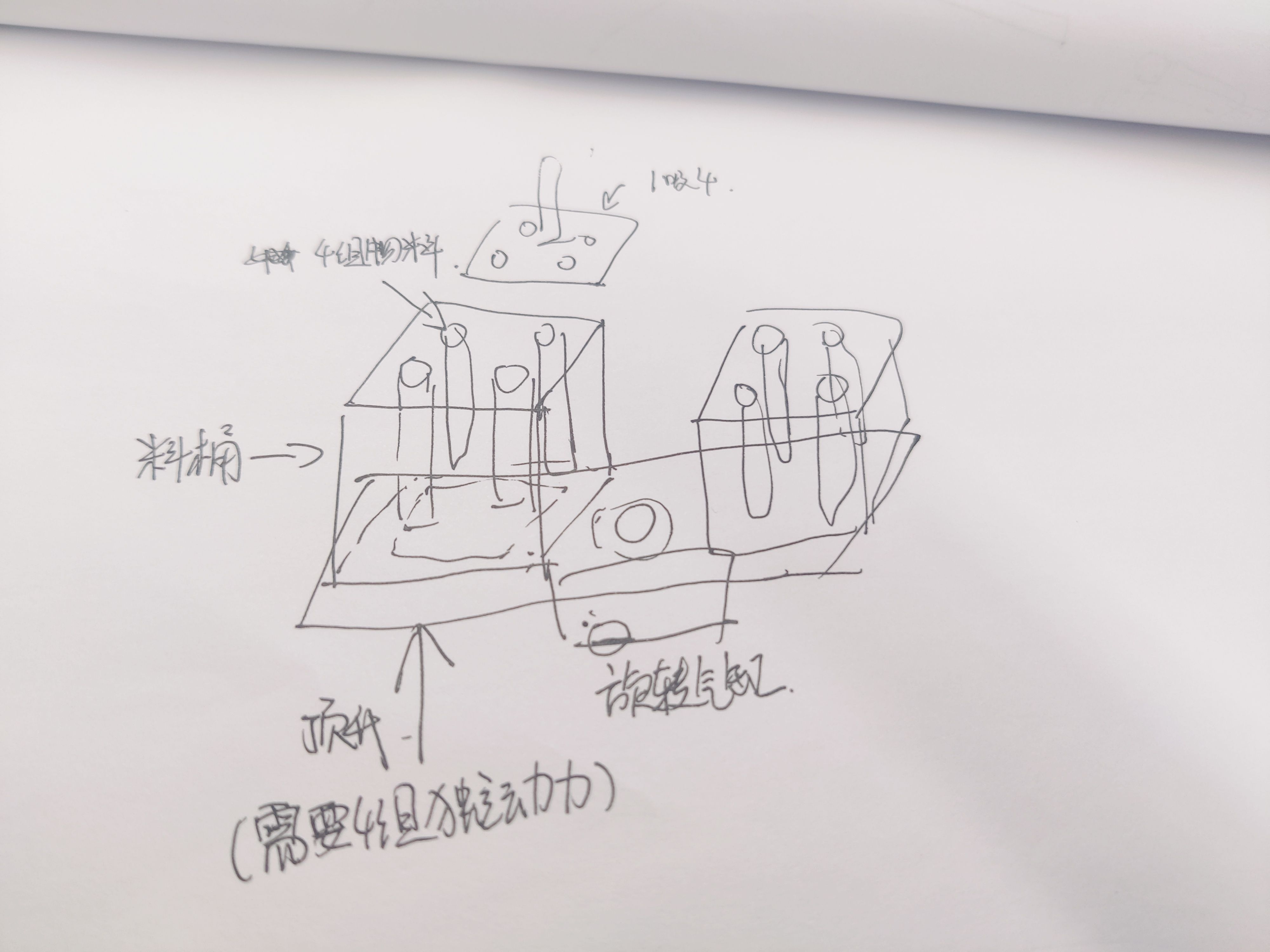

如圖所示,上料機構需要1吸4,然后原本頂升機構是一個動力的,但是后面想想,萬一4組料不平,不就完了,所以要做成4組獨立的動力系統,大佬們有什么建議嗎?物料中心距100,料倉150*150,重量不重,5kg。每組料大概 ...

回復

15256009230 發表于 2022-6-25 18:23:46
丹楓911 發表于 2021-8-20 09:32
可不可以把你的吸附機構一分四,然后加上彈簧,做成可伸縮的,這樣能避免4組料不平的問題,
如果你做成4組 ...

這個建議不錯,見過類似產品
好學2008 發表于 2021-8-25 17:10:51
學習了.
xinshiji666 發表于 2021-8-25 16:27:44
本帖最后由 xinshiji666 于 2021-8-25 16:30 編輯

分成4組動力肯定是可行的,動力源呢?伺服/步進+絲桿,成本高。
既然樓主否決了彈簧吸盤吸收偏差的方法,可以考慮底部用一個頂升+四個彈簧的方法,
吸盤(板)壓在料倉頂部,底部頂升后,靠彈簧來平衡4個倉位的高度;
如果像圖中的樣子,產品是圓的,在底部用氣吹,產品被吸盤吸附后,斷氣,產品靠自重下落;
或者用四組氣缸頂起,產品被吸盤吸附后,電磁閥切換為中封,短時間內鎖定產品位置,下次取料時循環以上步驟。
以上方法的前提是最好用吸板,或者吸盤藏在板內,吸料時下壓在料倉頂部,這個基準是不變的,即取料位高度固定。
好處是,既能彌補產品高度差,控制也不復雜,取料位高度一致,效率高。

追加個問題:如果4組產品數量差太多,即使這個機構正常運行了,最后還是有個別倉有余料,怎么處理?丟給下次補料的人吧!



遠祥 發表于 2021-8-24 05:09:12
這個機構確實挺巧妙的哈!
ZHTJST 發表于 2021-8-23 11:10:59
學習了
天天向上li 發表于 2021-8-21 17:24:23
160深度不深啊,真空吸盤的金具都是帶彈簧的啊,有一段自由行程
shaziizahs 發表于 2021-8-21 10:21:52
高度相差不大,4組帶緩沖的吸盤應該可行,相差大了的話,4組獨立的頂升吧
l7612175 發表于 2021-8-21 09:09:16
吸盤本身就帶彈簧啊,

點評

+1  發表于 2021-8-21 11:31
劍行浪子 發表于 2021-8-20 15:45:46
余存 發表于 2021-8-20 09:44
之前跟電控聊過,我說吸頭我做成獨立的,但是料倉深度大概160左右,現場有可能出現,四組里面有一組很少 ...

不知道來料是什么情況,如果來料是整包裝的,那么每組數量就相差不大;如果來料凌亂,是否可以要求客戶按指定數量上料,保證每組機會數量相等
