謝謝分享。點贊。

怎么標要看你接頭什么樣，如果不開坡口，用圓弧帶豎線的焊接符號，sw軟件焊縫標注大概是在jis焊接符號里

看焊接符號標準

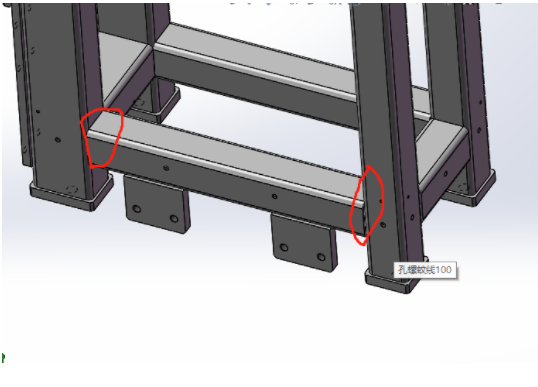

這兩處可以增加局部放大圖，在那兩個位置增加焊接符號即可。

小圈代表焊接一周，你這是方管盲死的，只能焊接方管外側，無法對稱焊接，標注有誤

-YUN- 發表于 2021-8-12 10:22
像這種架子這么多焊縫怎么標，每道焊縫都要標嗎？我的架子從來沒有標注過焊縫，不知如何下手

我一般相同的就合并到一起，標明一共有幾處

像這種架子這么多焊縫怎么標，每道焊縫都要標嗎？我的架子從來沒有標注過焊縫，不知如何下手

圖一下三角的焊接符號只能用于厚板的正反兩面都有焊接

不正確的，你這張圖不單單是填腳焊，還有坡口焊。
因此，需要標兩種——對于對稱焊的理解是可以的，因為你是方管焊接，另一面也需要焊接的；
而且需要表兩個箭頭出來。
