我這邊想到兩個思路
一、兩個銷釘定位，中間 用電磁鐵吸住（斷電磁吸，通電斷磁吸），你可以問一下電磁鐵的有關廠家能否符合你的要求。

二、類似于3樓層主的機構，但是在鎖扣面要做出錐度，角度小于自鎖角，用彈簧用力頂住，然后再做一個插銷底座。整個治具插入插銷，就能夠完成脫落

xingqier 發表于 2021-8-11 13:31
插銷式鎖模器組件_規格_型號_尺寸_廠家品牌_價格_多少錢-米思米官網 (misumi.com.cn)
米思米的，樓主看 ...

學習了，第一次接觸鎖模器，是個不錯的快拆定位裝置

xiaohui__shi 發表于 2021-8-12 12:43

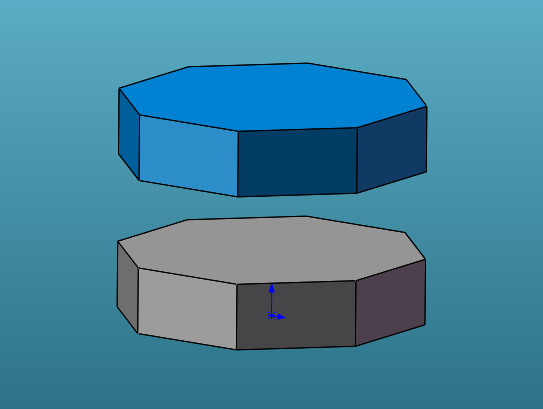

謝謝！你的建議給了很大的提示，再要求鎖定非常緊的情況下，鎖緊結構會比較小，而且按這個形狀8個角均布 ...

不清楚空間站是怎么實現的。有沒有大佬來科普一下？

曉昀 發表于 2021-8-11 18:54
不能松動是指不能在水平面相互移動，還是也限制豎直方向的？相互轉動有限制嗎？

需要像螺絲一樣完全鎖住，不過要求快拆，所以難度有點大

sunbetterwu 發表于 2021-8-11 15:25
快拆結構不放中間，只能放四周，那至少也得兩個啊，不然不就翹起來了么？

我想做的快拆結構比較小，覺得放8個會比較好，每個角放一個

xingqier 發表于 2021-8-11 13:31
插銷式鎖模器組件_規格_型號_尺寸_廠家品牌_價格_多少錢-米思米官網 (misumi.com.cn)
米思米的，樓主看 ...

這個挺有意思。

不能松動是指不能在水平面相互移動，還是也限制豎直方向的？相互轉動有限制嗎？

xiaohui__shi 發表于 2021-8-11 14:06
感謝您的回復！這種方式挺好的，不過我要快拆的東西尺寸650mm*650mm比較大，使用這種結構應該至少需要四 ...

可以考慮其他邊增加一些限位，這樣就只需要一個。另外結構原理是這樣的，你可以根據實際工況變更一下尺寸等，看看是否適用。你可以搜一下插銷結構、鎖緊結構，也許有可以用的
