求助平皮帶怎么防止跑偏

查看數: 17866 | 評論數: 44 | 收藏 12

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-8-3 18:29

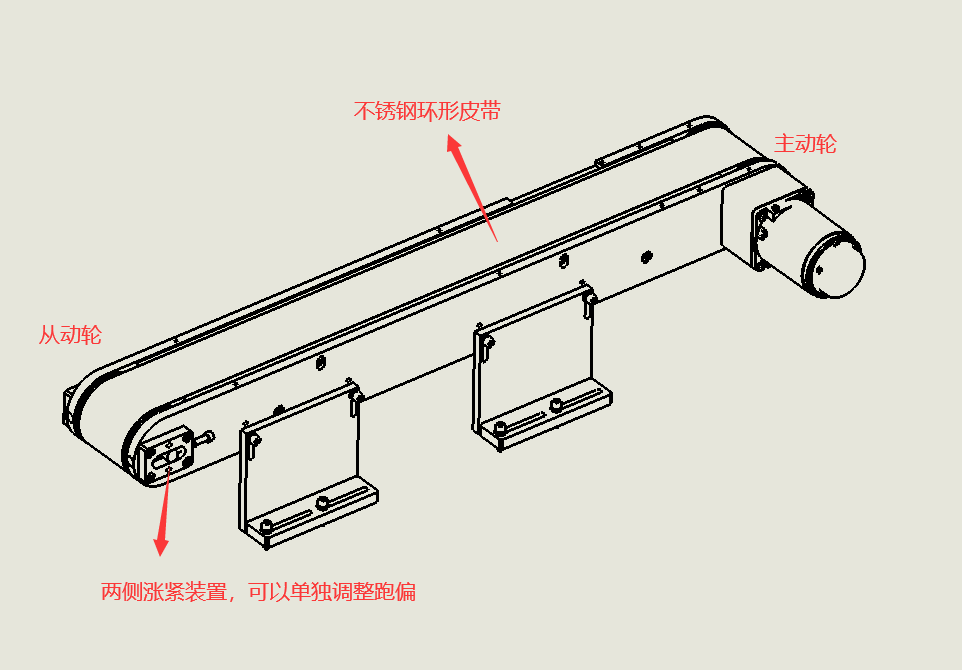

本帖最后由加肥貓devil 于 2021-8-3 19:17 編輯如圖所示，現有結構是不銹鋼的薄片平皮帶，調節跑偏是靠從動輪那里的調節螺絲，一方面可以漲緊一方面調節跑偏。現在遇到的問題是很難調好，調好以后用兩三個月就 ...

回復

pride魏 發表于 2022-2-19 21:19:13

在從輪那邊加兩組托輥，有一定傾斜角度的托輥

阿杰啊 發表于 2022-2-17 13:41:33

學習一下，多看看多了解

gaozhenwei 發表于 2021-8-10 10:58:28

1.可以把主動輪做成象棋形狀的
2. 從動輪可以做成氣缸推動，自動調整跑偏機構

MGlived 發表于 2021-8-9 17:58:20

防跑偏最有效的方法無非三種：導輪、導正槽、限位邊。你這個跑偏可能有兩種情況，1是因為帶輪加工尺寸有誤差，導致單邊偏斜。2是因為機器抖動導致的。建議還是導輪，這種螺旋導正槽如果不高速運行是可以用的，但是高速運行可能會出問題。這也要看你的帶的張力。

高圓圓女神 發表于 2021-8-9 17:46:36

加肥貓devil 發表于 2021-8-8 13:06
收到，多謝多謝。我馬上試試。

等待樓主結果。

pan8139 發表于 2021-8-9 15:33:01

怎么發不了回復呢

chenfan2316 發表于 2021-8-9 09:10:46

加肥貓devil 發表于 2021-8-8 13:06
收到，多謝多謝。我馬上試試。

樓主您好！
試后的效果請幫忙反饋一下，謝謝！

加肥貓devil 發表于 2021-8-8 13:06:39

湖北佬abc 發表于 2021-8-8 12:16
對，就是這樣

收到，多謝多謝。我馬上試試。

wlj0202 發表于 2021-8-7 10:59:10

為什么不能用法蘭型？
用塑料做成兩邊法蘭型，并且槽截面是外寬內窄感覺可以啊，就用樓主下邊加導向輪的方案。
至少我看見過這樣的場合
