氣缸行程確定的問題

查看數: 5546 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-15 19:20

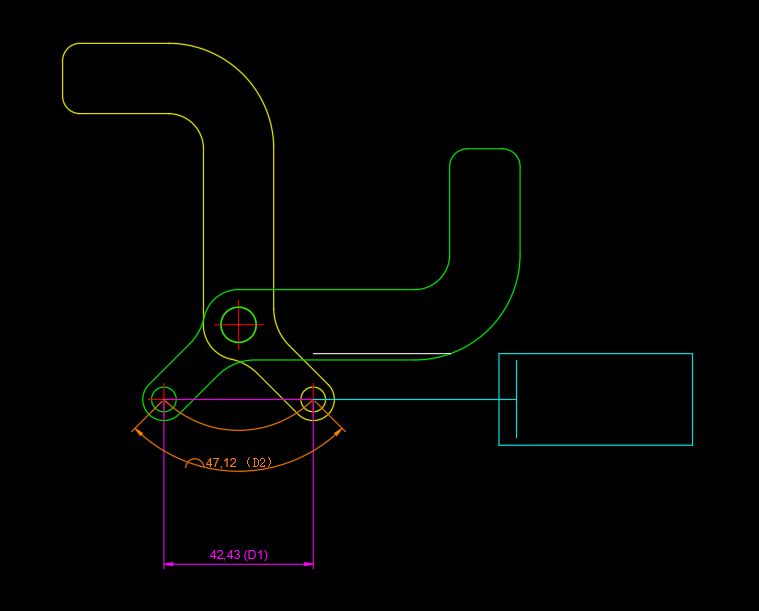

請教諸位，圖中的氣缸行程是應該按照D1算，還是按照D2算。3D圖我也模擬了，D1的尺寸最接近，選D2的話實際行程會大好多，望大家能解答一下，謝謝！！！ ...

回復

xinshiji666 發表于 2021-7-16 14:38:56

看圖中，無論中間點有多少，呈現遞減趨勢，行程就好算了。
除非中間過程點突然變長了，比如A2>A1，行程就變成了A2-A4。
這個看明白了！

lgl063000 發表于 2021-7-16 13:47:17

D1

巴依 發表于 2021-7-16 13:19:44

氣缸是直接運動；選D1；行程50 +可調限位

move3309 發表于 2021-7-16 13:05:57

活塞桿頭部走的是弧線

奧特曼的哥哥 發表于 2021-7-16 09:55:07

謝謝各位解答，上圖只是畫個示意圖，尾部的鉸鏈?zhǔn)÷粤耍珼1行程也是隨便畫的，主要想和大家討論一下行程選用是用D1還是D2。

jhj325 發表于 2021-7-16 09:36:43

行程要比D1稍長，用硬限位調整位置。圖示自由度不夠，會損壞氣缸。

加肥貓devil 發表于 2021-7-16 07:37:22

選D1，因為氣缸是走直線的。

一入非標深似海 發表于 2021-7-16 06:57:04

行程選D1就可以，前面接頭螺紋可以適當調整行程，安裝方式要選前鉸支，后鉸支或中擺。

李邈 發表于 2021-7-16 00:18:05

最終伸出長度減去初始伸出長度就是氣缸的行程。不用糾結中間過程
