各位大神！！求教形位公差的標注問題

查看數: 3722 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

亞共晶白口鑄鐵

發布時間: 2021-7-14 17:36

正文摘要:

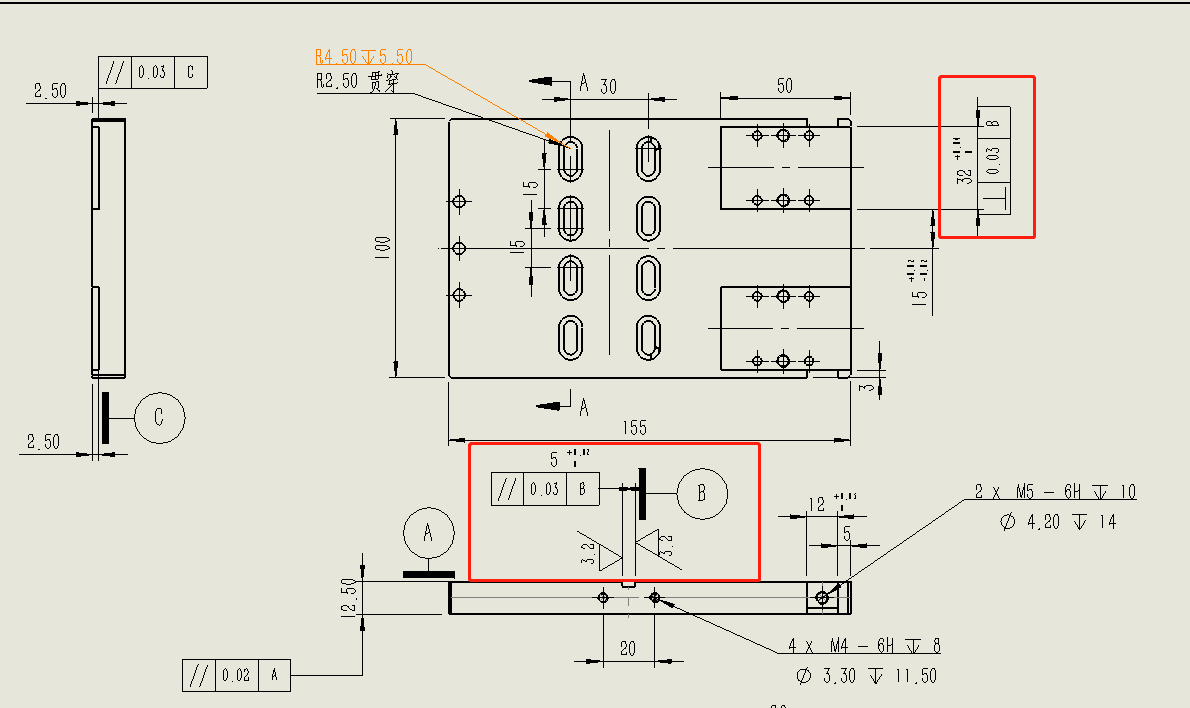

問題2、我想表達方板兩面平行，且兩個裝導軌的定位槽的兩個面也平行，這樣標注可以嗎？另外，形位公差這樣標，對尺寸有無影響？需不需要把尺寸上的公差去掉？感謝大神解答呀！！ ...

回復

亞共晶白口鑄鐵 發表于 2021-7-16 13:56:09

176058249 發表于 2021-7-16 13:29
輪廓度不是平面度

我想了想，我要求的是兩面共面，槽深并沒有要求，這樣用平面度要求兩個面有共同公差帶，共同公差帶的高度是0.02，這樣就可以了吧？用輪廓度來規定的話，意義是讓實際平面是在理想平面±0.01的公差帶內，是可以這樣理解嗎

江南JJNN 發表于 2021-7-16 13:44:41

公差配合不是看看書就能懂的，需要實際加工制造的經驗

176058249 發表于 2021-7-16 13:29:27

李茂99 發表于 2021-7-16 10:32
謝謝指導，這樣應該可以了吧？

輪廓度不是平面度

176058249 發表于 2021-7-15 11:05:23

圖紙的行為公差看的有點暈。1.平行度0.03 C 你這個我就沒看懂，如果你表達的意思是兩個面共面可以標注輪廓度0.03 CZ（意思是：控制兩個面的高平面度和高低差） 2. 平行度不要標注在標注上，（這邊標注是誤以為是中線或者是中心面的意思），可以標注輪廓線或者界線上還有其它問題，可以去看一下歐標的GPS ，國內GB就是根據歐標的
