詢問一下這個螺紋應該怎樣標注

查看數: 2128 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-13 14:47

請問一下，這個矩形螺紋帶1°的傾角應該怎樣標注。外端大徑61，小徑57，螺距4齒高2齒距2。前段留了2mm，后端留了6mm的退刀槽。

回復

move3309 發表于 2021-7-14 11:24:24

本帖最后由 move3309 于 2021-7-14 11:26 編輯

嘻嘻嘻嘻嘻12341 發表于 2021-7-14 09:48
我直接在技術要求里面寫上矩形螺紋，大徑φ61，小徑φ57，螺距4，牙高2，牙距2，傾角1°。圖上沒 ...

這樣標注不嚴謹

嘻嘻嘻嘻嘻12341 發表于 2021-7-14 09:48:49

move3309 發表于 2021-7-14 08:51
第七個牙是公稱大徑的位置

我直接在技術要求里面寫上矩形螺紋，大徑φ61，小徑φ57，螺距4，牙高2，牙距2，傾角1°。圖上沒有標注螺紋的信息。

move3309 發表于 2021-7-14 08:51:05

第七個牙是公稱大徑的位置

曉昀 發表于 2021-7-13 20:55:38

標注螺紋大徑和螺距，并注明螺紋類型，螺紋牙型圖可給可不給。操作工知道怎么加工。

未來第一站 發表于 2021-7-13 19:06:50

局部放大圖，標注大經，底徑，螺距，角度。

湯圓園 發表于 2021-7-13 17:14:23

這種就按圖中的一樣把你要給出的螺紋要求標出來！


嘻嘻嘻嘻嘻12341 發表于 2021-7-13 16:45:22

做鋼的發表于 2021-7-13 16:12
兄弟，粗糙度值都標錯位置了，還有你那個真是斜面的話，這圖就畫錯了知道嗎

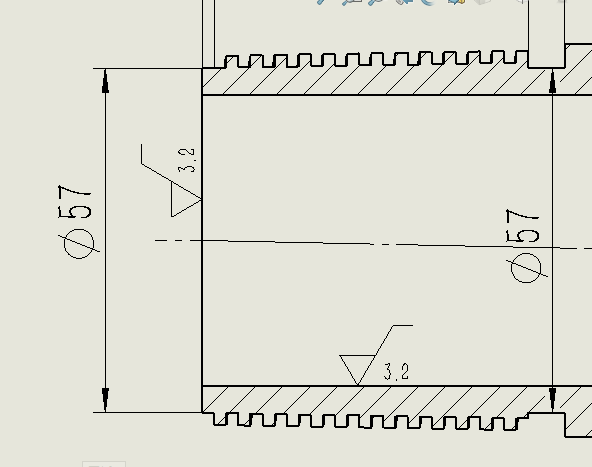

你用的是CAD吧，我用的solidwork直接轉換成的二維圖。直接把矩形螺紋變成這樣了。

做鋼的 發表于 2021-7-13 16:12:51

兄弟，粗糙度值都標錯位置了，還有你那個真是斜面的話，這圖就畫錯了知道嗎
