再次求教：皮帶機構設計

查看數: 4871 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-10 08:56

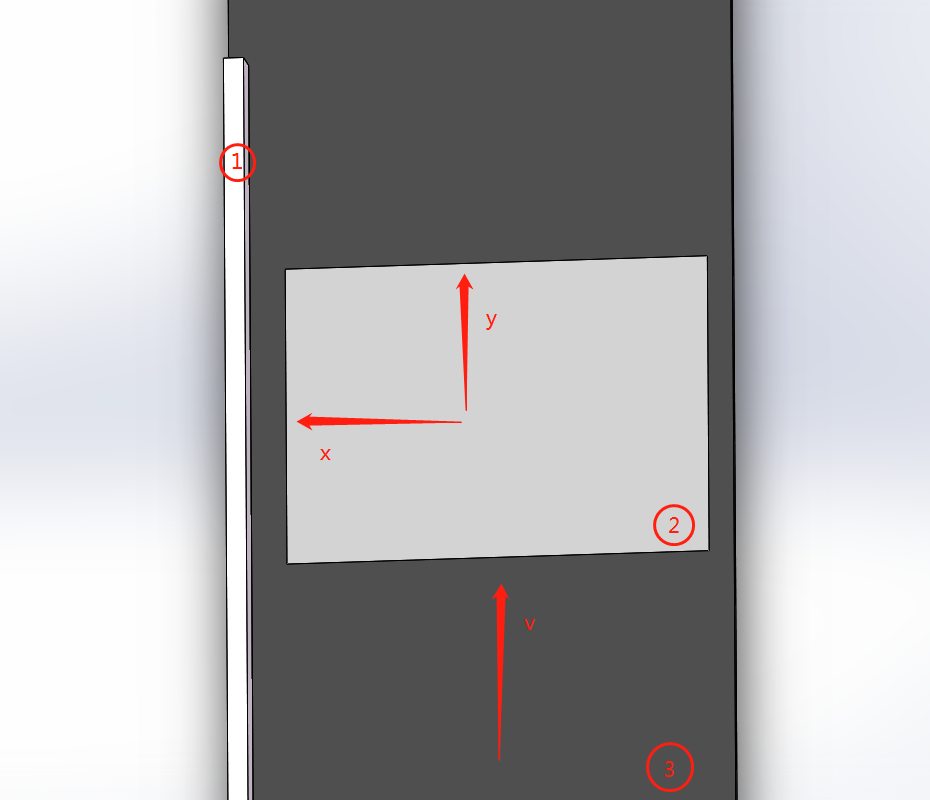

設計目的是：在皮帶 3 以速度 v 勻速前進時，設計一機構使得放置其上的紙張 2 在保持 y 方向速度不變（與 v 相等）的前提下向擋板 1 移動，當紙張貼合擋板內側時，即只剩 y 方向運動（速度大小、方向在此方向始 ...

回復

圖圖3 發表于 2021-7-13 12:07:53

注意紙張材料。理想很好，現實糟糕

cnct 發表于 2021-7-13 11:06:08

不用皮帶用鏈板唄

遠祥 發表于 2021-7-13 01:47:21

這個不行做輸送導向試試看。

制造商 發表于 2021-7-12 15:44:33

用機構推，或者運輸帶分條，縫隙加斜45°滾輪。

大饅頭CC 發表于 2021-7-12 11:04:59

樓主看下這種合適嗎？
高速紙箱分道輸送線

貓貳gg 發表于 2021-7-12 08:35:53

怎么在滾動的皮帶上面加個夾緊的？

kky123456 發表于 2021-7-11 15:02:33

是否可以考慮在在皮帶末端做定位機構

17567410 發表于 2021-7-10 15:41:11

起碼這個方案有個問題——紙板一旦接觸到擋板紙板就會轉或者紙板邊和擋板摩擦造成紙板速度不穩！

hankercpj 發表于 2021-7-10 12:03:58

找印刷廠看印刷機輸紙方法推規或拉規
