三軸切割機臺，最近做的

查看數: 11079 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-9 22:28

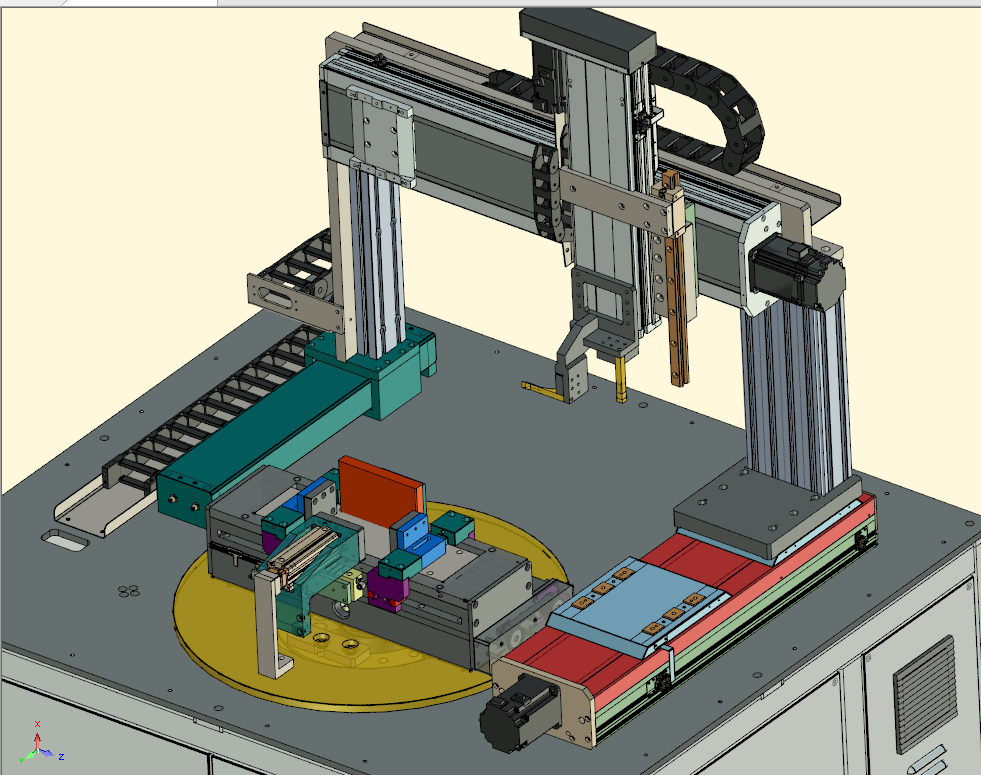

最近，做了臺三軸切割機臺，用來切割1mm厚的密封鋁殼，用刀片切割，，N加1個問題，吐血中；運動采用35的線性滑軌，連接件用25的鋁板搭建，切割過程中整個機臺在晃動，2個方向夾具產品，X軸絲桿，Y軸用氣缸，根本夾不 ...

回復

一份耕耘 發表于 2021-7-22 22:46:05

考慮側翻力了嗎

肯定啊就是沒想到那么大發表于 2021-7-23 08:41

cnct 發表于 2021-7-13 08:48:47

做工裝省事多了

fangyunsheng 發表于 2021-7-13 07:28:14

1. 結構件盡可能不要用鋁，剛性跟鋼沒法比；
2. 對于薄壁件的夾緊，一定要夾緊零件壁，就是盡可能不要讓夾緊空心的地方，或者夾緊有可靠支撐的位置，必要的話增加內部支撐
3. 薄壁件件切割要考慮切割過程中的變形，不管是切割力導致的變形，還是切削熱產生的變形

遠祥 發表于 2021-7-13 01:42:37

這刀片能割的動嗎？

babty 發表于 2021-7-12 09:52:57

厲害

459827194 發表于 2021-7-12 08:56:15

上圖是最便捷的找到問題的辦法

深圳晨夕 發表于 2021-7-11 16:11:58

上個圖，什么都能解決

韓寒11 發表于 2021-7-10 20:55:24

剛性不足，全體結構件都需要加厚

702736 發表于 2021-7-10 17:51:56

702736 發表于 2021-7-10 10:15
“關鍵是產品會變形然后就歪了然后就卡刀”，看了這一句就知道你切割方案不行。

估計還要保密，要不然來個實物就清楚了
