請問一下非標螺紋的標注

查看數: 4369 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-9 09:45

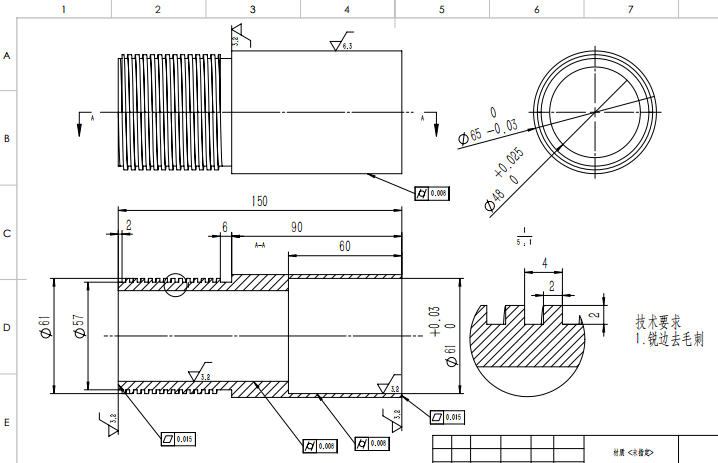

我的螺紋是矩形螺紋。我希望加工的時候外端可以向下沉1mm，有一點坡度防止晃動。應該怎樣標注？矩形螺紋我直接使用的局部放大圖表示的螺距和齒高。 ...

回復

遠祥 發表于 2021-7-10 19:55:10

實在不行局部剖切放大，再增加一個技術要求說明強調！

方賢東 發表于 2021-7-9 15:56:43

不恥下問：用在什么場合啊搞機械這么多年了從來沒用過矩形螺紋有什么優缺點嗎

我們是用在坑道鉆桿上，我認為應該是使用梯形螺紋，但是老板一直堅持用矩形。發表于 2021-7-12 08:31

圖圖3 發表于 2021-7-9 15:39:03

有具體的圖紙嗎？

巴山夜雨5217 發表于 2021-7-9 15:01:29

矩形螺紋前后端加一段配合

shentu 發表于 2021-7-9 14:09:39

第一次聽說下沉加斜度可以止晃的。。。
沒圖沒真相，你這么說我還真不信

shentu 發表于 2021-7-9 13:13:48

嘻嘻嘻嘻嘻12341 發表于 2021-7-9 10:41
老板讓用矩形的，剛開始是弄的梯形，最后改的矩形。

這種事情，肯定讓老板想辦法解決晃的問題呀。

是啊，廠家給的建議是下沉1mm，做個斜度。因為第一次弄這個不能確定怎樣標注。是直接在圖上標注尺寸還是技術要求上寫出來。發表于 2021-7-9 13:33

嘻嘻嘻嘻嘻12341 發表于 2021-7-9 10:41:17

做鋼的發表于 2021-7-9 10:38
既然怕晃，為何不使用梯形螺紋，那有現成的標準

老板讓用矩形的，剛開始是弄的梯形，最后改的矩形。

做鋼的 發表于 2021-7-9 10:38:27

既然怕晃，為何不使用梯形螺紋，那有現成的標準
