求大家指導一下如何翻轉180°產品的小結構

查看數: 4803 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-8 11:46

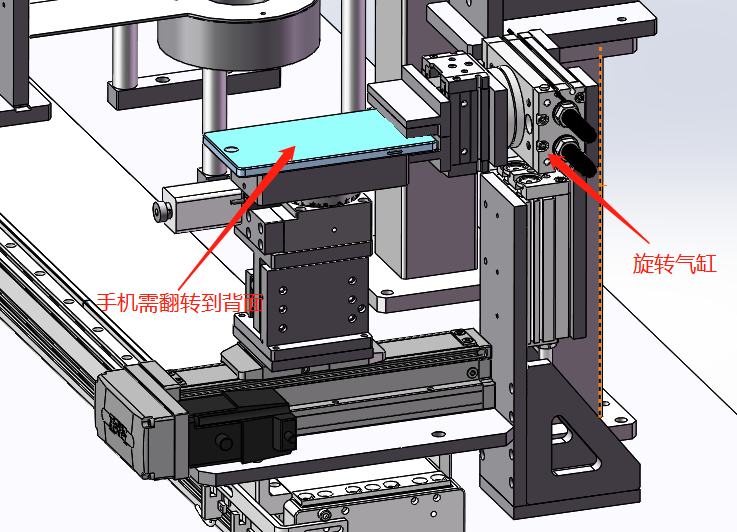

替代這個旋轉氣缸

回復

朱威威 發表于 2021-7-12 16:32:21

找個小的電動旋轉臺吧，別整那些虛的，齒輪齒條，連桿機構，凸輪機構這些加工精度都夠吃一壺的，做零件的錢都夠買2個旋轉臺了

遠祥 發表于 2021-7-9 23:59:39

可以考慮增加一個齒輪齒條旋轉機構！

未來第一站 發表于 2021-7-8 21:31:02

齒條驅動齒輪

LiNing_jrjub 發表于 2021-7-8 17:20:51

一個簡單的旋轉動作，沒必要那么復雜的
機構越復雜，反而越不穩定，精度越難保證，成本越高

bokieworn 發表于 2021-7-8 16:58:13

旋轉臺加夾爪

總點外賣先生 發表于 2021-7-8 15:05:27

第一次上傳。上圖


總點外賣先生 發表于 2021-7-8 15:02:25

C:\Users\Administrator\Desktop 使用機構四連桿，或搖臂滑塊。

大饅頭CC 發表于 2021-7-8 13:32:54

把氣缸換成步進電機

LiNing_jrjub 發表于 2021-7-8 13:26:35

為什么說旋轉氣缸不穩定？
大廠做出來的標準件，只要在額定條件下使用，絕對穩定的
你指的不穩定，是指哪方面，旋轉精度，負載，緩沖，電磁閥，磁性開關還是其他方面？

相對來說旋轉氣缸比電機來說，電機比較啟停比較穩定，氣缸不是不好用，看具體的使用情況吧發表于 2021-7-8 16:32
