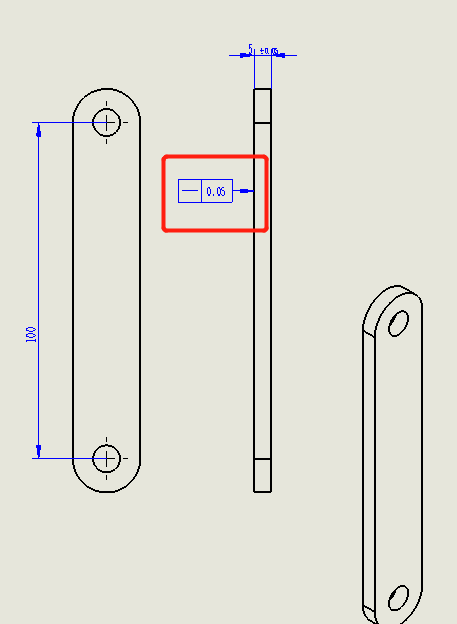

可以這么標

直線度 和平面度 都是形狀公差 。 直線度標注 ：對它位置沒有明確要求 就是按照你上面標注就行。 你有控制需求  ，就是第一視圖標注一條虛線 引出這條線直線度0.06。 A端到D端 ， 直線選取波長也要告知，無要求不寫也可以。 你也可以選擇零件的寬度尺寸引出直線度，也就告知了直線度位置在中心。 不常用

光說標注是沒有問題的。

1.對于連桿，標注“面”的直線度是錯誤的；
2.顧名思義直線度只針對一條“線”而不可能是“面”；
3.針對這個件，標注兩面表面粗糙度或者在技術要求里要求校平；
4.另外，可以標注兩孔對平面的垂直度；
5.總之，無論是尺寸精度、形位公差、表面加工（粗糙度符號）、表面處理（熱處理、鍍、涂等），要在滿足功能的前提下，考慮最經濟原則。

我們是有要求的畫標平行度會更好一些。然后兩孔標上垂直度。你這樣也沒問題。但是加工可能認為你只有這一個面有公差要求。

我沒理解錯的話，你是想要兩孔的平行度吧，既然是連桿，

wenzy 發表于 2021-7-7 21:10
光平行度，控制不了整體彎曲變形吧？

這種板料的，你兩個平面還要加工一次？標平行了，最簡單就是磨床（平磨）兩面磨一次。你覺得會整體彎曲？

普通材料的話，這個標注意義不大

標注沒有問題
