求助大家！有什么好的分料主意

查看數: 8338 | 評論數: 35 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-5 11:21

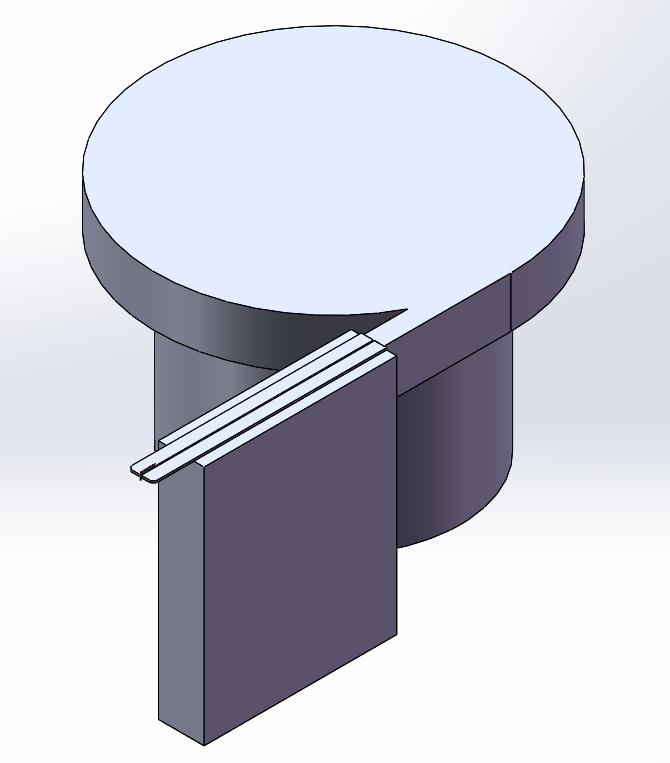

物料規格直徑0.9mm長度7.8mm 如圖，物料通過振動盤分好方向送至直震。直震前端要增加一個分料機構，讓物料一個一個掉落。由于物料過小分料麻煩，求助論壇大神。謝謝！ ...

回復

SolidWorks2995 發表于 2021-7-12 08:37:41

瘋狂的三極管發表于 2021-7-10 16:35
抖音搜索“螺絲釘供釘機”，希望對你有所幫助

謝謝

瘋狂的三極管 發表于 2021-7-10 16:35:11

抖音搜索“螺絲釘供釘機”，希望對你有所幫助

同創達-葉工 發表于 2021-7-9 08:48:20

gy861208 發表于 2021-7-6 20:58
這個常規分料沒區別吧，左右分改為上下分應該可行

這個就挺好啊，結構小，緊湊簡單，前面的擋板限制每次只掉落一個，下面的分料板可用氣缸帶動，每2秒往返一次，就可以物料2S掉落1次了

遠祥 發表于 2021-7-8 22:55:42

基本上都是參考的螺旋輸送機的送料方式了！

骷髏精靈 發表于 2021-7-8 11:03:21

找個輸液管類似的空心管

gy861208 發表于 2021-7-7 14:37:11

本帖最后由 gy861208 于 2021-7-7 14:38 編輯

SolidWorks2995 發表于 2021-7-7 08:38
老哥能否細說，擋板松開放下去一個的時候怎么攔住后面那個

用自重下落，擋板是固定的，第一個掉進分料板，會頂住第二送到擋板這里的料，向左推出分料板既實現分料

靜待瓜熟 發表于 2021-7-7 11:32:27

物料直徑太小，就是凹槽也太小了，還得從長度方向去分料

SolidWorks2995 發表于 2021-7-7 08:38:14

gy861208 發表于 2021-7-6 20:58
這個常規分料沒區別吧，左右分改為上下分應該可行

老哥能否細說，擋板松開放下去一個的時候怎么攔住后面那個
