同步帶輪與絲杠軸通過鍵槽連接,我在同步帶輪外加個蓋板,防止鍵跑出來。蓋板選多厚?

查看數: 5554 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-7-3 11:24

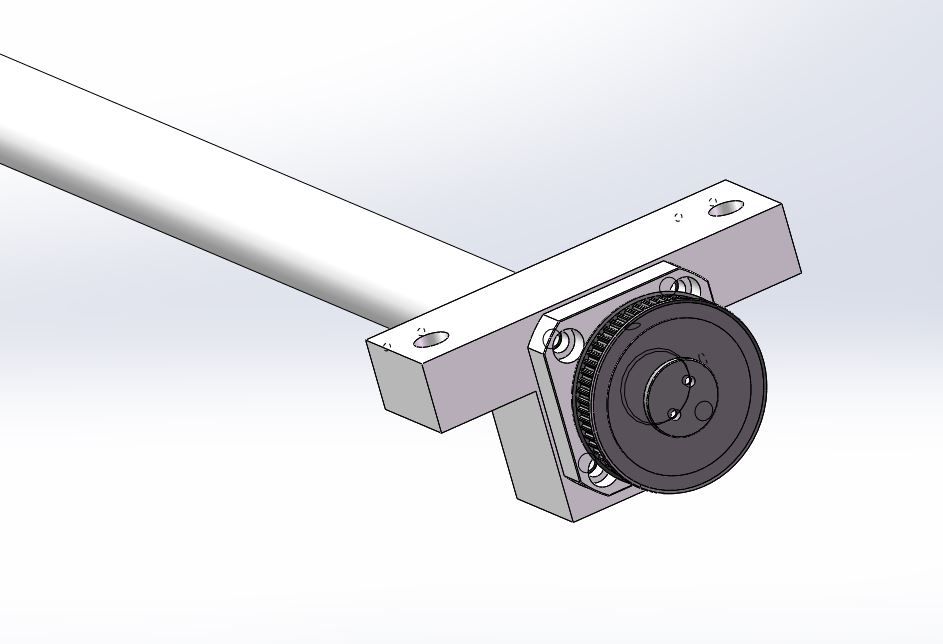

大家好！如下圖所示，同步帶輪與絲杠軸通過鍵槽連接，現在我在同步帶輪外加個蓋板，防止鍵跑出來。蓋板一般選多厚？4mm夠么？鍵槽處的軸直徑30mm。 ...

回復

技術金 發表于 2021-7-19 15:05:20

加個墊片是為了防止同步帶輪跑出來，如果光是為了鍵，不必

隋laoshi 發表于 2021-7-19 14:26:13

建議緊定螺釘

巴依 發表于 2021-7-19 14:21:32

如果一定要加的話2mm鈑金足夠了

大饅頭CC 發表于 2021-7-7 07:56:23

絲桿的鍵槽不要銑通，到端面留個1-2毫米

遠祥 發表于 2021-7-7 01:18:08

3個毫米足夠了，這個軸向移動，沒多大的力啊！

shentu 發表于 2021-7-3 14:30:03

我估計還得加一個蓋板，防止蓋板松脫的蓋板，以及后續的無窮盡的蓋板。

殺豬的爺們 發表于 2021-7-3 14:05:49

直接用標準件里的大墊片就行了

anian71 發表于 2021-7-3 12:40:49

如果一定要加，2毫米厚足夠，可以用激光切割出來。

譚天 發表于 2021-7-3 11:57:41

夠用了，本來在軸向力也不大
