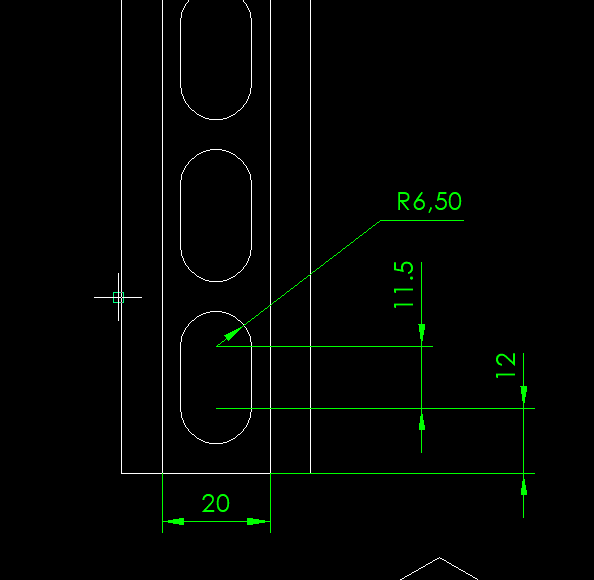

正文摘要:好久沒畫圖了，現在畫了一張圖紙，印象中垂直的尺寸標注，尺寸文字都是和尺寸線平行的，也就是要扭著頭去看尺寸數字，好像國標上沒有說可以文字水平放置，尺寸線打斷，但是這樣似乎看圖紙尺寸方便些啊，國標是不是有 ... |
| 打開CAD標注樣式,上面有各種標注方式. |
| 只能看看用什么標準了 |
待業青年 發表于 2021-7-1 08:08 我本以為呂布已經天下無敵了，沒想到還有比他更勇猛的，來將可留姓名？ |
| 不用改進，以前手工畫圖就是這樣的 |
|
國標最初制定的時候，還是用圖板畫圖，人轉一轉活動筋骨； 現在電腦制圖，影響不大了，懶得改了。  |
| 最主要是尺寸準確，再考慮美觀問題 |
|
這樣的目的，主要是規避數字6和9。 |
| 用ISO標準 |
