發布時間: 2021-6-30 15:08

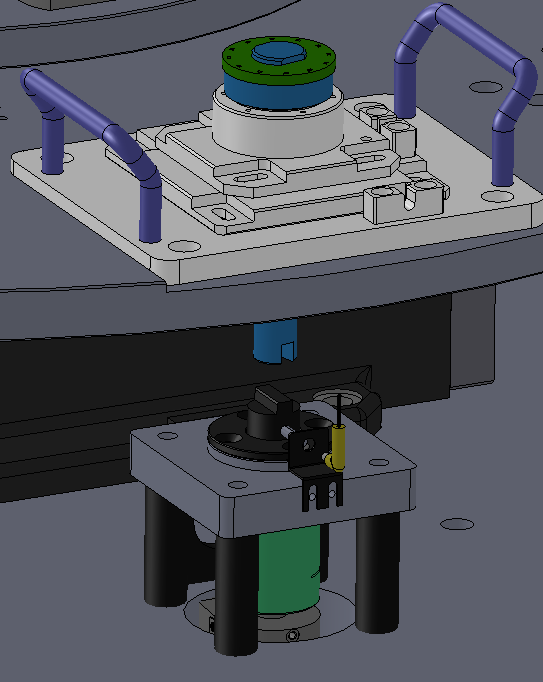

正文摘要:圖示是六工位轉盤中一個工位，大轉盤轉到位后，下方伺服電機軸上升，榫（凸起部分）插入槽中帶動上方的軸轉動一定角度。而后電機軸與上方軸脫離，大轉盤轉到下一個工位。 總覺得這個結構 ... |
| 對接的地方上下都做一節V型過渡做導向怎么樣呢 |
冷水黃金 發表于 2021-7-6 07:41 斜坡+齒輪？ |
| 無需任何電機及氣缸 |
| 采用電磁離合會不會好一點？ |
|
如果傳遞力矩不大可以考慮磁聯軸器 |
| 如果是六工位，為何不使用帶分度裝置的轉盤，直接拿來用很方便的，不需要做機構。 |
| 前提是大盤上的單獨工位上治具的方向有限制，用氣缸做限位即可，到了這個位置，通電吸合，氣缸限位松開，轉動角度，氣缸再次限位，斷電松開，轉下一個工位。 |
| 電磁離合 |
| 你可以讓上面那個旋轉機構 加個銅套 可以上下動， 然后做一個小圓環，你要求轉多少角度，就多少角度均勻開槽，固定在這個最大的圓盤上。要旋轉的機構始終在槽里，所以不會跑掉，下面電機升起旋轉到要求的角度，機構靠槽面的摩擦磨到下一個槽。（因為電機不能軸向受力） |
