大家好！圖中電機安裝板如何固定？謝謝！

查看數: 2116 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-30 01:27

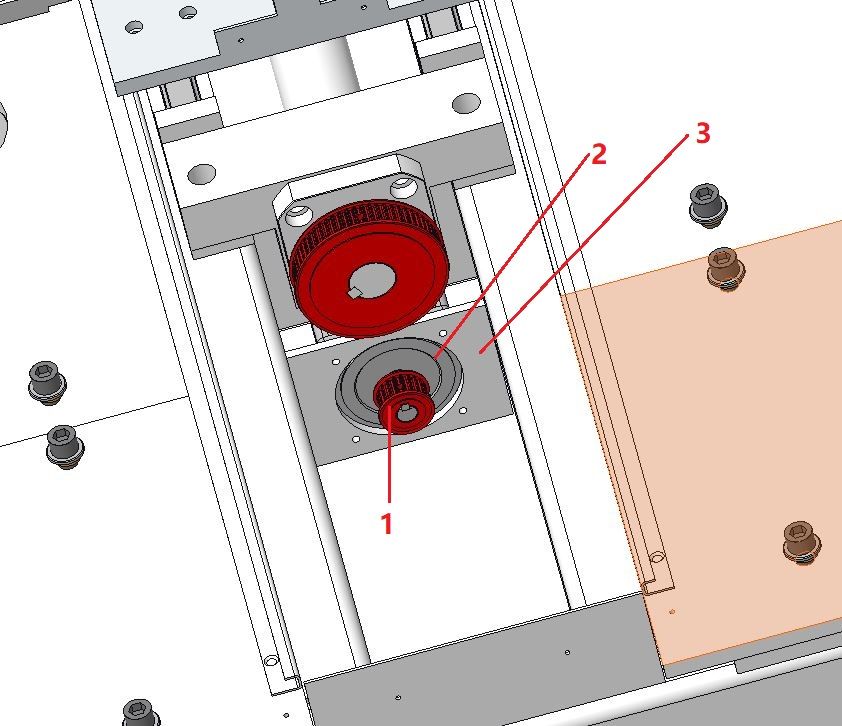

大家好！下圖中，1是同步帶輪，2是步進電機，3是步進電機安裝板，安裝板兩側是方通，電機安裝板如何固定？謝謝！如何調節同步帶的張緊？ ...

回復

shentu 發表于 2021-6-30 09:23:10

能焊我就不打螺絲。

朱威威 發表于 2021-7-6 15:35:27

腰孔用上，手拉張緊，不想手拉就多做個轉接座子，用螺絲頂座子

同創達-葉工 發表于 2021-7-3 11:48:13

電機安裝板兩側的方通分開兩個長孔固定電機安裝板，長孔是為了可以山下移動電機安裝板；安裝板的下方加一條固定的方通（或者類似結構），開兩個螺絲孔，用螺絲調節電機安裝板的上下，起到調節皮帶松緊度的作用。畫了示意圖，但好像傳不上去

同創達-葉工 發表于 2021-7-3 11:44:41

C:\Users\Administrator.USER-20210106HZ\Desktop

bokieworn 發表于 2021-7-1 15:54:54

是否可以裝凸輪隨動軸承調節凸輪的位置來實現壓緊同步帶

裔然 發表于 2021-6-30 14:58:43

電機安裝板的5個針對于電機的孔都做成長孔

sjzrifdsa 發表于 2021-6-30 12:27:28

jhj325 發表于 2021-6-30 09:28
方通架上焊接一塊板與電機座連接

你好！皮帶張緊怎么實現？

jhj325 發表于 2021-6-30 09:28:34

方通架上焊接一塊板與電機座連接

sjzrifdsa 發表于 2021-6-30 01:28:56

電機安裝板兩側是方通機架。
