線軌分導軌體和滑塊，看你描述是明白了導軌體都要靠著一側基準面安裝。

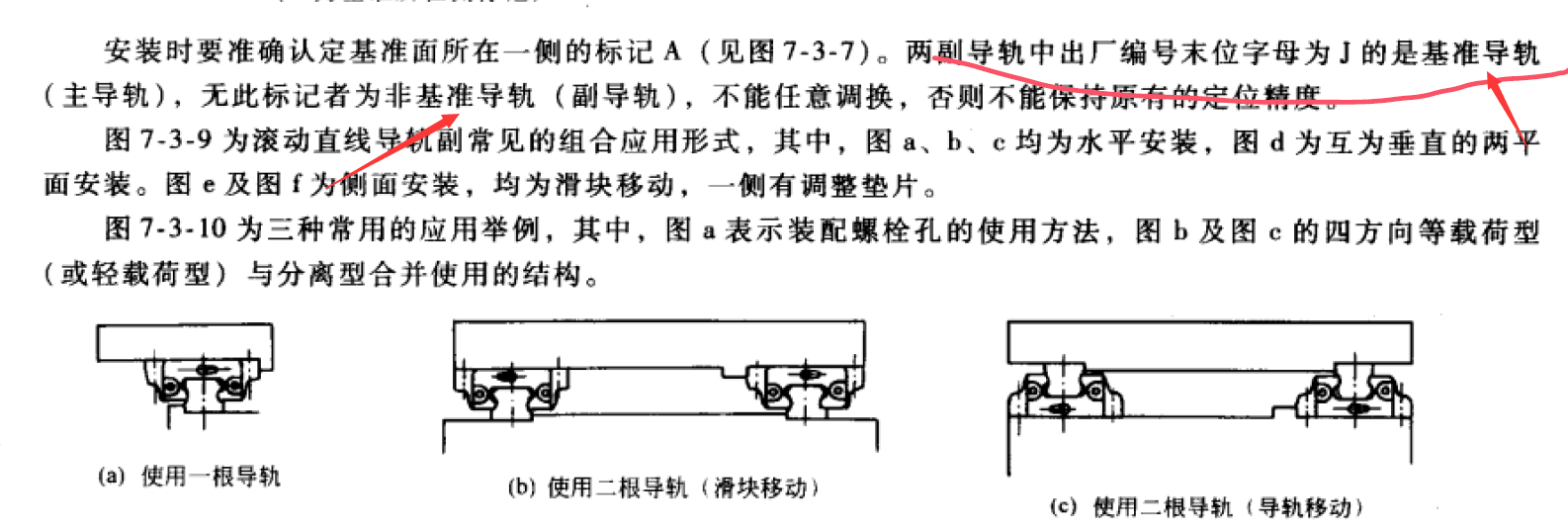

截圖描述的基準導軌也就是主導軌，滑塊都是一側基準面靠著滑板靠山面并固定的，而副導軌滑塊并沒有靠山面，如果兩導軌都有靠山面，就有過定位了
其實高精度導軌安裝好滑塊后都再磨削基準面的，所以對基準面作記號都很正常。SP級導軌銷售都會收集用戶使用基準數據，這樣比較好控制精度

你這說法以前有人提，現在很少提這事了，對接的還會提，都是買來隨便用的，可能是加工工藝提高互換性好了。

原來有基準軌要看箭頭，現在常見品牌部需要了，都可以當基準軌使用

是不是導軌生廠廠家人為規定的？安裝時非基準導軌以基準導軌為安裝基準去保證精度。

導軌是一樣的，只是使用有區別

譚天 發表于 2021-6-24 16:44
基準導軌是安裝位置決定的，在機床安裝面設計時有一側是精加工后作為導軌安裝及準的，必須以此面作為導軌基 ...

你沒看明白，他說的導軌都分基準導軌和非基準導軌，基準導軌出廠編號+J,就是說兩個導軌不能換著用，只能帶J 的基準導軌靠精加工基準面

基準導軌是安裝位置決定的，在機床安裝面設計時有一側是精加工后作為導軌安裝及準的，必須以此面作為導軌基準
