一個三軸系統精度如何控制

查看數: 4565 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-24 11:51

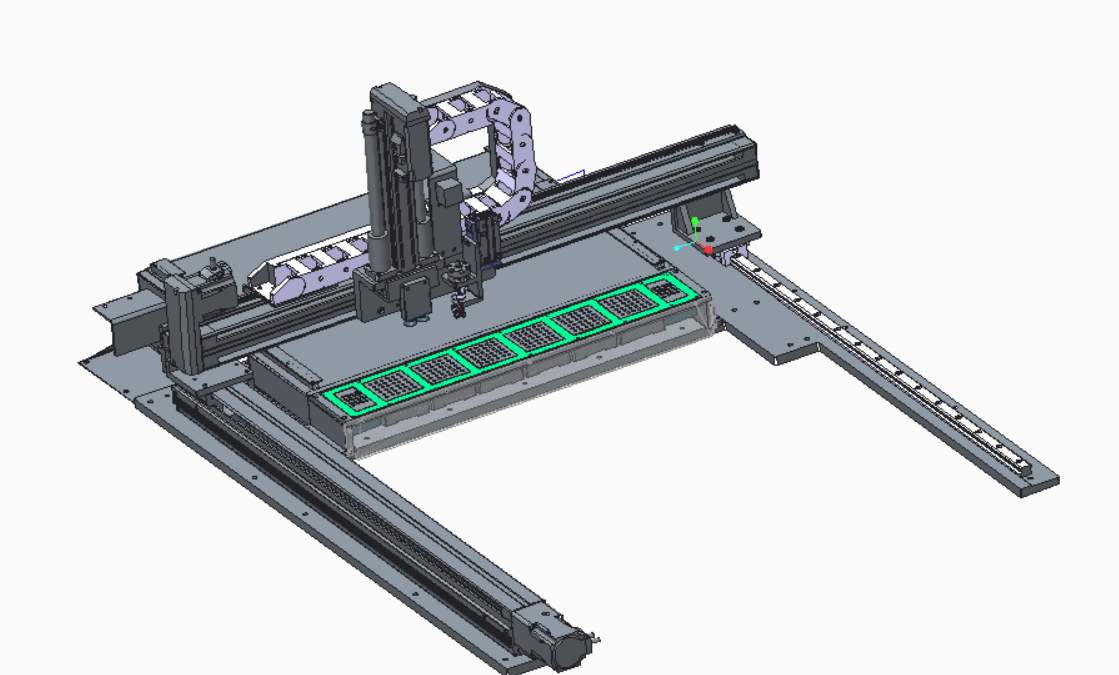

一個三軸系統精度如何控制：簡單些，買三個直線模組，組成X\Y\Z三軸的系統。每個直線模組精度為0.02。怎么保證整個系統的精度？中間那么多結構件，裝配時還有誤差。就是想知道整個系統的 ...

回復

giants 發表于 2021-6-28 17:23:36

fuyu389 發表于 2021-6-28 17:07
什么相機啊，不懂，

沒有相機就不用考慮

fuyu389 發表于 2021-6-28 17:07:46

giants 發表于 2021-6-28 15:56
如果有相機的話，相機也要標定，標定相機的位置偏差，做補償用

什么相機啊，不懂，

giants 發表于 2021-6-28 15:56:34

如果有相機的話，相機也要標定，標定相機的位置偏差，做補償用

giants 發表于 2021-6-28 15:55:21

裝配的時候需要打表，各個方向的精度都要用大理石打表，實際使用的時候xyz軸也要和你的工裝治具打表，工裝治具和產品的配合也要有定位

fuyu389 發表于 2021-6-28 15:46:50

遠祥發表于 2021-6-26 01:01
這是貼片機嗎？看樣子有些像

不是，是切紙用的，然后把紙片有吸盤收集，送去檢測

fuyu389 發表于 2021-6-28 15:45:52

q666 發表于 2021-6-25 20:52
樓主，加微信聊聊

131-2168-3508回歸

遠祥 發表于 2021-6-26 01:01:54

這是貼片機嗎？看樣子有些像

q666 發表于 2021-6-25 20:52:30

樓主，加微信聊聊

賈小白 發表于 2021-6-25 10:24:10

個人覺得這種龍門單邊驅動，擋Z軸在X軸最右端位置時，做Y向運動時，估計0.02有點難
