學習一下

李zunke 發表于 2021-6-24 10:33
機械手冊上有吧

好滴好滴  灰常感謝

將軍_JCZ60 發表于 2021-6-24 09:01
可以不用有限元，直接手算。

可以將螺釘簡化成懸臂梁結構，受力為1/2工件重力，長度為1/2工件厚度；

好的  感謝

機械手冊上有吧

打螺絲打螺絲 發表于 2021-6-24 08:22

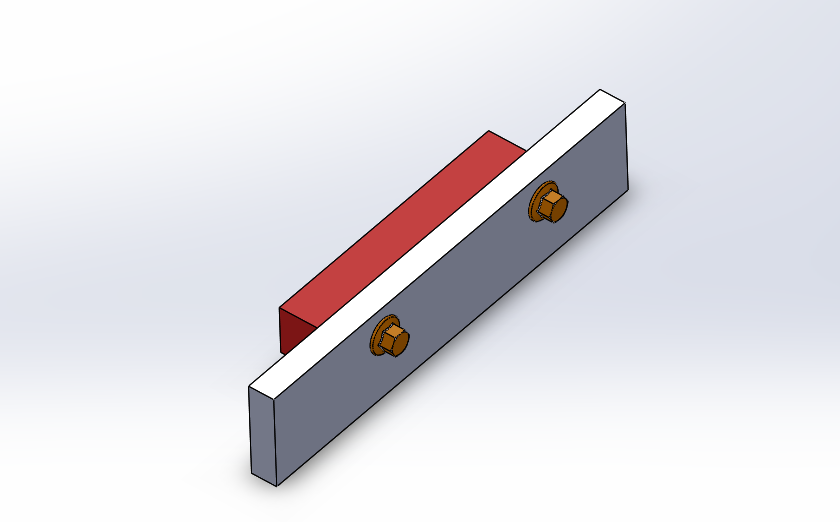

鋼板的長（長邊為長，短邊為寬）和地面是貼合的   工件重力方向和寬平行  這樣可以理解嗎    還有您說的 ...

可以不用有限元，直接手算。

可以將螺釘簡化成懸臂梁結構，受力為1/2工件重力，長度為1/2工件厚度；

再分析一下預應力作用下的拉應力情況；

螺桿最終受力是預應力和重力的疊加，預應力對懸臂梁結構有利，所以懸臂梁結構滿足要求就沒有問題。

有限元也可以做，提供有償服務，。

將軍_JCZ60 發表于 2021-6-24 08:13
你這個怎么放的，重力在哪個方向，邊界條件不明確。理論分析一下就可以了。

鋼板的長（長邊為長，短邊為寬）和地面是貼合的   工件重力方向和寬平行  這樣可以理解嗎    還有您說的理論分析是指有限元分析一下嗎

你這個怎么放的，重力在哪個方向，邊界條件不明確。理論分析一下就可以了。

曉昀 發表于 2021-6-23 22:50
螺栓上的剪切力不在重力方向呀

你是指剪切力是與鋼板呈銳角的是嗎？   如果是的話這個倒不是特別重要   因為選用的是比較大的螺栓  現在就是校核  那一定的角度計算起來相對復雜  所以選擇忽略這個角度  上述有問題的話還請賜教  感謝

螺栓上的剪切力不在重力方向呀
