發布時間: 2021-6-23 14:45

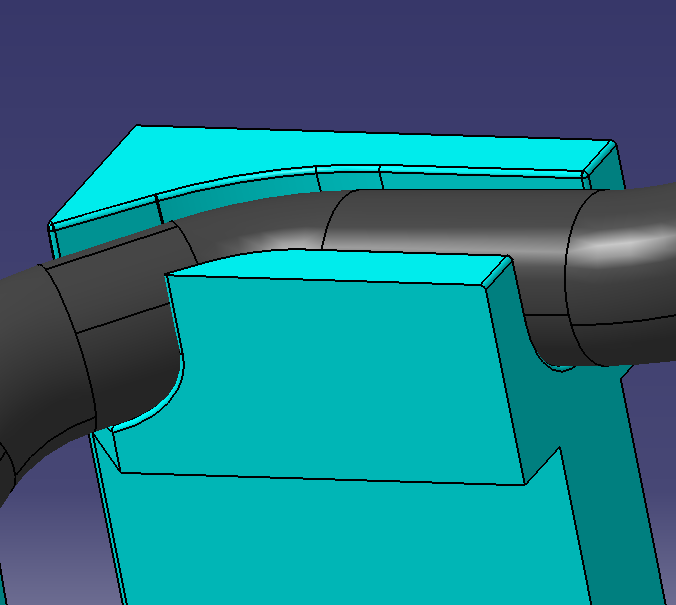

正文摘要:就是這個圖中的件，得怎么畫出來呢？求大佬解答，用的是CATIA，黑色的管是現成的，底座根據管的形狀開槽，拖住管，這個槽得怎么根據現有的管開呢？是用什么模塊，它還不是普通的開槽，因為管不規則，不光一個方向不 ... |
|
這個仿型太簡單 |
| 這個管有專門的造型功能可以沿導引線掃描出來的。 |
| 布爾運算 |
| 用CATIA畫也簡單，前提你要去軟件命令熟悉。不熟悉用哪款軟件都一樣 |
| 用solidworks畫很簡單 |
你好啊123 發表于 2021-6-23 17:06 你把分割命令調出來，畫2個相交實體分割下就清楚了。 |
happilly 發表于 2021-6-23 16:34
|
| 應該是電氣線束模塊 根據你的結構變化 管路會動的 但是卡在固定卡槽內的那段不會動的 具體你百度看看視頻教學吧 |
|
你好，這是SW軟件么？沒看明白是怎么操作的，方不方便把圖分享一下，謝謝！ |
