尾部想做個隨型旋轉托架有沒有方法

查看數: 3420 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-23 10:13

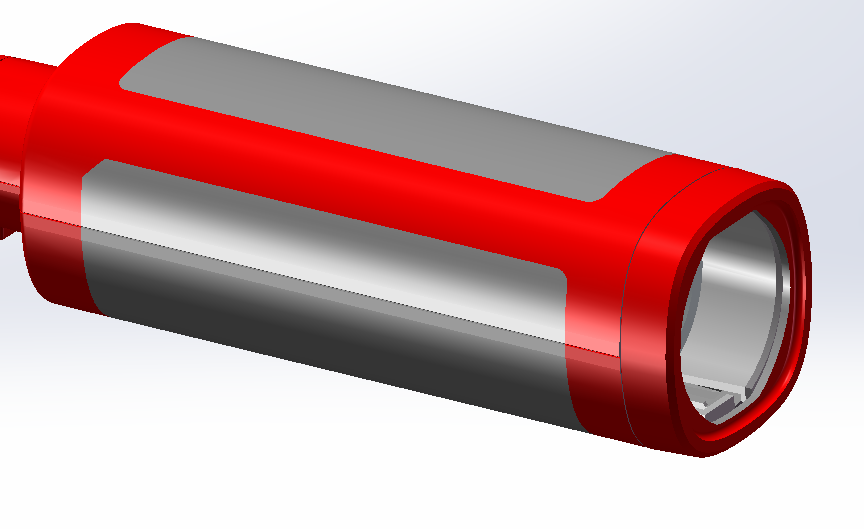

這么個零件需要旋轉作業，不是規則的正方也不是規則的橢圓，我想在尾部位置做個旋轉的托架，無縫隙配合旋轉承托，怎么做這個異形的托輪

回復

fanxx2000 發表于 2021-6-23 16:04:41

加一個內部異性外圓是圓形的套

longyucanghai 發表于 2021-6-23 15:47:36

接觸部位車個圓

同創達-葉工 發表于 2021-6-23 11:46:01

加個結構先變成規則的圓？

成龍tcl 發表于 2021-6-23 11:29:15

外圓內異形實現不了，因為零件擺放需要開放式，不能用穿入式

慧嘉 發表于 2021-6-23 11:20:45

成龍tcl 發表于 2021-6-23 10:51
就是這么個樣子下面藍色的這個零件怎么畫圖

這種情況，通常要使用外圓內異形的過渡套。

成龍tcl 發表于 2021-6-23 10:46:42

可能是我沒有說明白，主件旋轉，尾部支撐在下方做個同步旋轉的托件，完全無縫咬合，彈簧不能保證一直水平旋轉

魍者歸來 發表于 2021-6-23 10:40:44

異型孔軸承

happilly 發表于 2021-6-23 10:39:42

上彈簧
