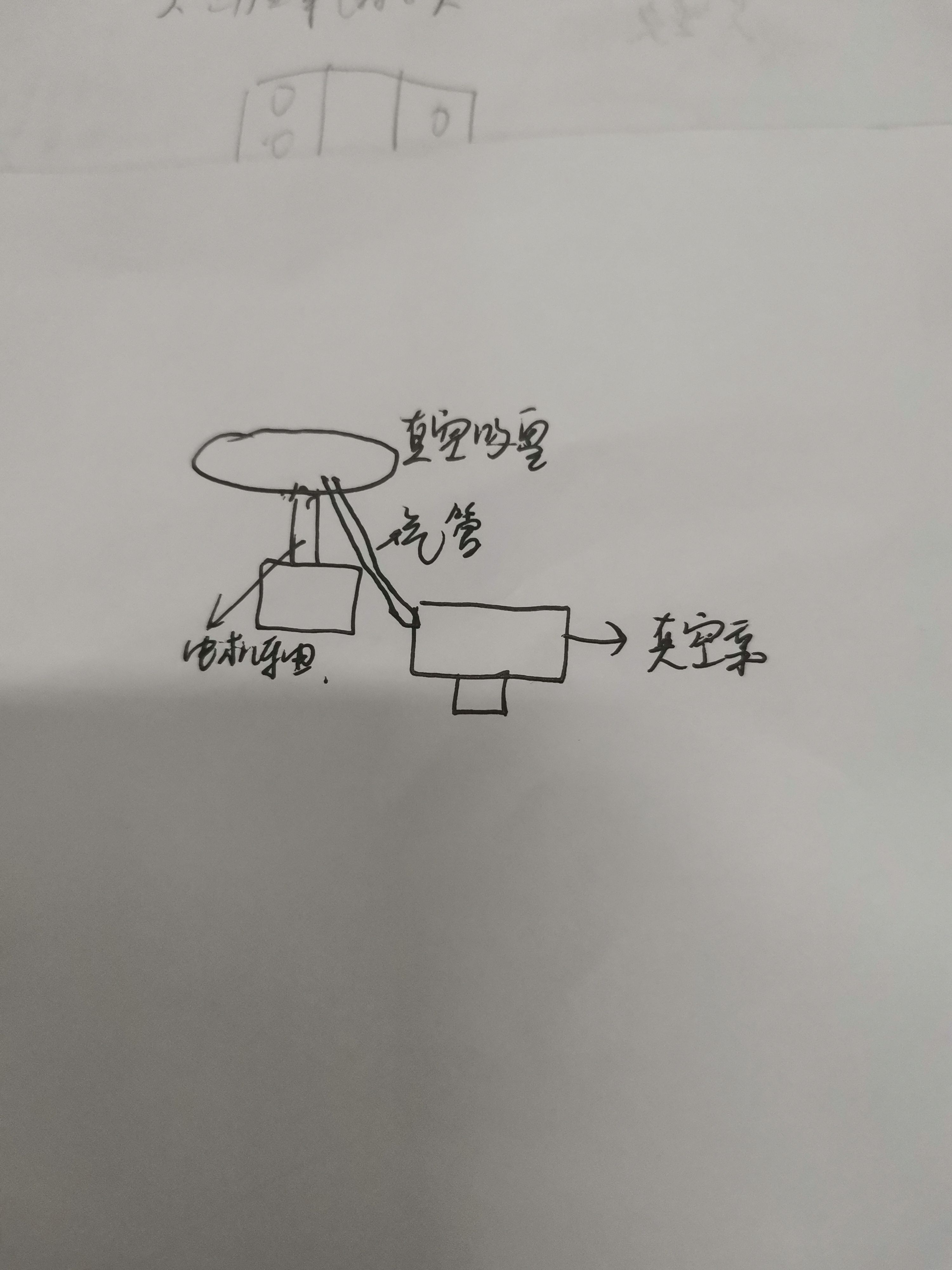

真空吸盤吸附硅晶片與電機軸旋轉，這個氣管具體是怎么接的啊

查看數: 7124 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-17 21:04

本帖最后由 Godzera711 于 2021-6-17 21:07 編輯如題，怎樣保證這個氣管不與電機軸一起旋轉啊第二張圖片吸盤怎么與下面的連接頭連接的啊？這幾個孔哪個是氣孔呢？，有大佬知道嗎？ ...

回復

遠祥 發表于 2021-6-19 02:20:07

氣液滑環可以實驗這個旋轉的動作。

zhangzmc 發表于 2021-6-18 13:26:44

電氣滑環，或者旋轉接頭

彈力型創可貼 發表于 2021-6-18 09:13:03

中空滑環了解下

13915411714 發表于 2021-8-24 18:36:59

氣滑環去淘寶了解一下

Godzera711 發表于 2021-8-24 15:04:36

熱火小子發表于 2021-6-18 08:27
電機軸是空心的

那個管路通過空心的電機軸接到上面去嗎？

Godzera711 發表于 2021-6-25 17:01:57

熱火小子發表于 2021-6-18 08:27
電機軸是空心的

老哥知道具體結構原理嗎？

熱火小子 發表于 2021-6-18 09:48:39

磁流體密封也行

Godzera711 發表于 2021-6-18 09:43:26

1074433872@qq.c 發表于 2021-6-18 08:50
以前拆過晶元切割設備的切割臺 里面的不是軸類似一個很大的旋轉支撐氣管直接接在吸盤上跟隨吸盤一起旋轉

氣管跟隨一起旋轉，好像不行吧？

1074433872@qq.c 發表于 2021-6-18 08:50:14

以前拆過晶元切割設備的切割臺 里面的不是軸類似一個很大的旋轉支撐氣管直接接在吸盤上跟隨吸盤一起旋轉
