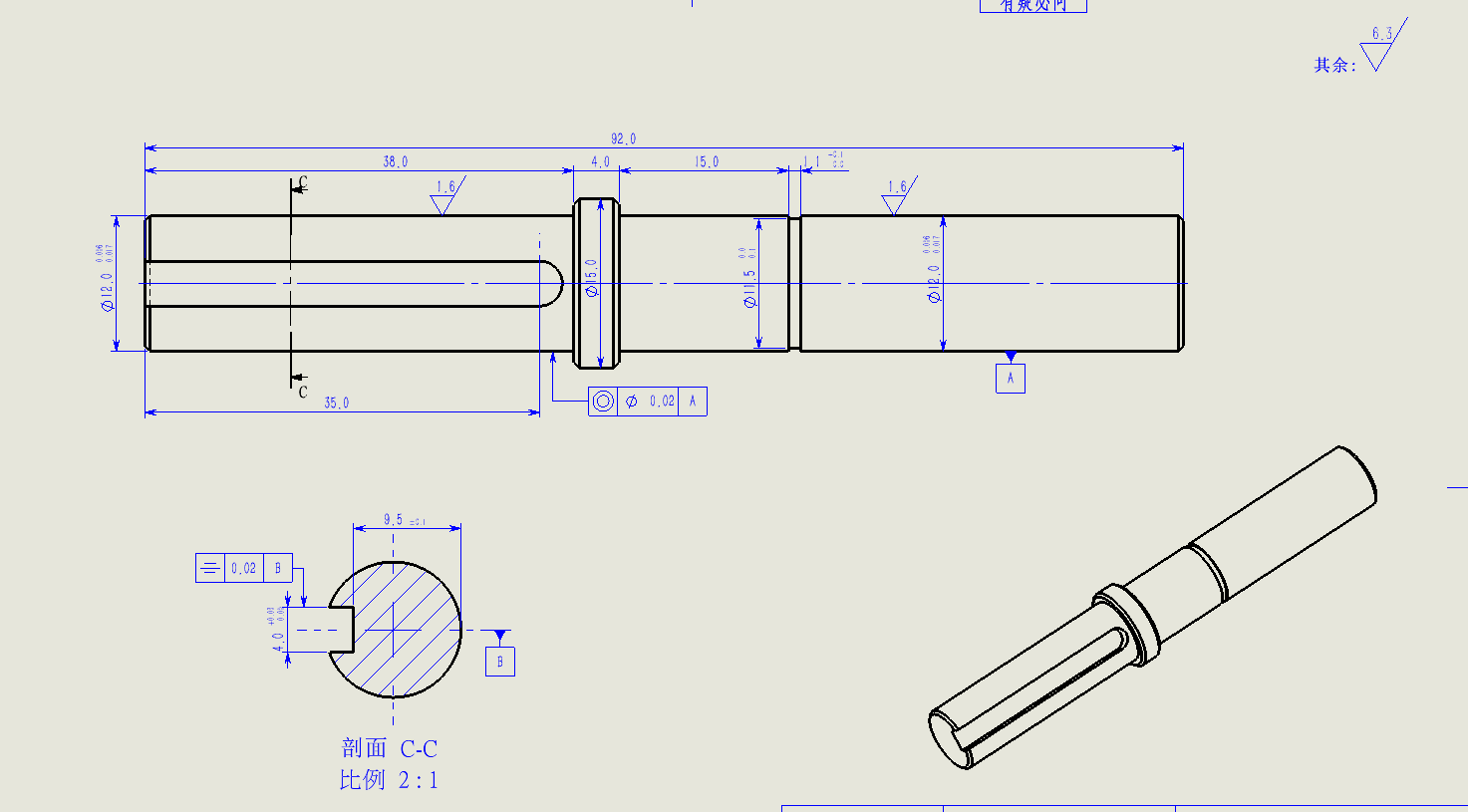

缺尺寸，不嚴謹

這個圖出得還可以，蠻好。

標準出圖

卡簧槽寬度 一般是標在定位尺寸里面。

槽的深度沒尺寸？

這樣的圖紙尺寸要求這么嚴沒辦法加工，缺少東西太多了。要是以前學徒時候老師傅能把圖紙給甩到臉上，畫圖人根本就不懂機加工工藝。

像這種一段都是同個直徑的我們基本直接用鍍鉻光軸，稍微加工一下

中間軸沒有直徑標注; 倒角未標注; 公差前面沒有+號

這個就看情況了，按圖紙尺寸，未注倒角公差按常規約定，是可以做出來的，就是不知道裝配要求怎么樣，想表達的精度有沒有到位。
還有技術要求，材料，另外這個細長桿，要不要熱處理，變形量有沒有考慮。
一張圖紙，除了尺寸，還有很多，這都是細節，就看使用要求了。
