頂

直連沒強度，尖角容易斷裂！

8樓正解，都會考慮結構壁厚盡可能一致，收縮均勻的問題，再者可做加強筋用

風之鯤 發表于 2021-6-15 21:48
做成這樣為了讓壁厚相對均勻，在注塑過程中收縮均勻，這是塑料件的結構工藝。

實際情況是研發階段、短期內也沒有量，這個零件一直是3D打印的，之前的設計可能是結構設計出身，我是設備轉過來的，沒人對接還是有點麻煩（機械面還是太廣了，什么都得了解啊）。

結構沒看清楚，多截幾個視角的圖片。

做成這樣為了讓壁厚相對均勻，在注塑過程中收縮均勻，這是塑料件的結構工藝。

未來第一站 發表于 2021-6-15 20:33
從這么看更像是加強筋

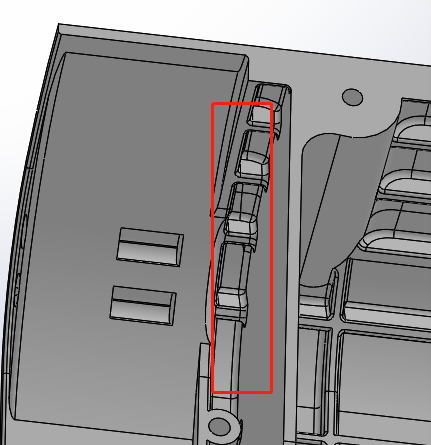

是加強筋沒錯，問題是左邊臺階和加強筋厚度差不多，直接延伸過去效果有差別嗎？

做鋼的 發表于 2021-6-15 18:26
你沒看到那有個孔座嗎

主要疑問是左邊臺階是否可以直接延伸到薄壁結構而不是中間過渡一小段加強筋，臺階上加孔和加強筋段加孔應該沒啥影響吧？

從這么看更像是加強筋
