加肥貓devil 發表于 2021-6-13 13:16
定位銷做尖頭帶導向，最下面的直徑要比物料的銷釘孔小一些，具體小多少看你們裝配精度。我一般設計是小20個 ...

-0.5--- -0.2？？？

加工精度最好保證兩個絲

樓主好：
     1、 定位銷單論銷的外徑公差可做到±0.001，原則上更高的也能做，只是作為裝配一般0.01就足夠。
      定位銷在夾/檢具上的安裝位置度一般0.02（CNC加工，再高了得加錢）
      再定位銷和待檢測件的定位孔的配合，為了方便取放，一般直徑至少4-6絲間隙
      關鍵是待檢測件的孔徑/孔位公差，看你的加工方式了
      綜上，普通圓柱銷做定位銷，通常適用于定位精度不高于0.1級別，（一般要求夾/檢具尺寸精度相對待檢測件高一個或半個數量級）
      當然，也有用浮動式圓錐銷做定位銷的，相當定位銷與待檢測件定位孔0配，加工費再加點，可以做高一級精度的
      2、定位銷露出不要過長，對薄板件更不要想著零件疊放。（一般定位配合長度2~3*板厚足夠）
          原因是保證定位精度的前提下，待檢測件取放很容易卡滯。尤其在定位銷長，零件剛度差，待檢測件與夾/檢具的平面/曲面不貼合（簡單講就是放不平）的情形下。
          反過來在容易卡滯的情形下，只有加大待檢測件定位孔和定位銷的間隙，進一步降低定位精度了

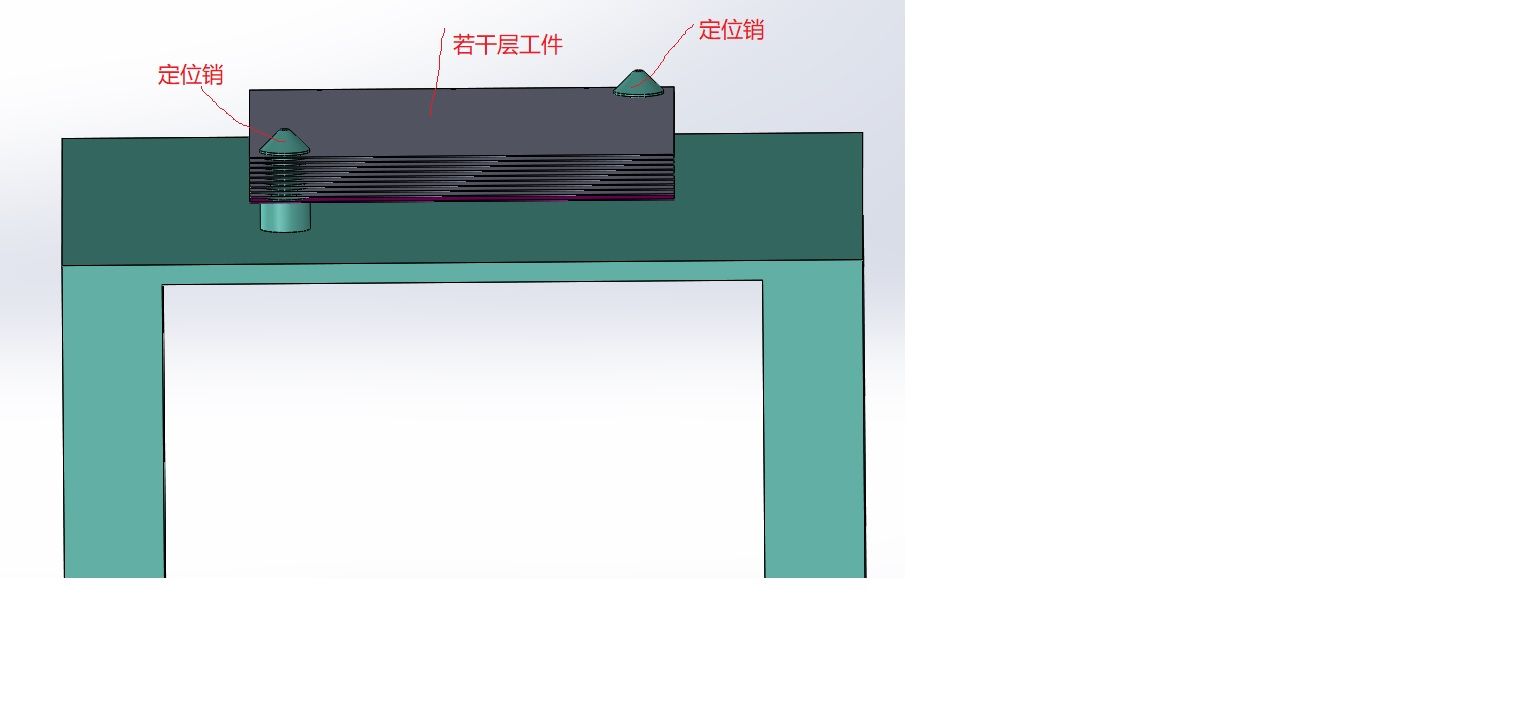

      3、你需要若干層工件疊加及疊加位置度的目的是什么？堆垛存儲，加工，還是其他？需要的位置度精度要多少?
         根據目的要求做方案，不要反過來

定位誤差是可以計算的，對做夾具設計的人來說應該不用陌生

相對定位精度在于那個孔的加工位置精度，如果你只是說被銷連接的兩者之間的相對位移，那么將銷做成圓錐面接觸，相對松動量就為零了。

定位銷的精度在大概0.02mm左右吧，至少要保證銷子能下到里邊去

怎么說呢。。。。。。。。。兩零件銷子孔配對打的話，定位精是非常高的，肯定會小于１絲，但你目前不是配對打的，你可以將定固定的銷子固定位置假設為零基準，（當然前提是銷子要打得好），整體配合基準就取決于后一個零件形狀位置精度了。

Cavalier_Ricky 發表于 2021-6-13 14:24
1）物料是啥材質？鋼板？紙板？還是。。。
2）物料上的那兩個孔是怎么打的，誰打的？
3）。。。

也沒看懂樓主敘述的問題，物料上原來就有銷孔？

1）物料是啥材質？鋼板？紙板？還是。。。
2）物料上的那兩個孔是怎么打的，誰打的？
3）。。。
大家繼續。。。
