工程圖替換相似模型，尺寸鏈接無效該如何解決？

查看數: 3646 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-7 15:54

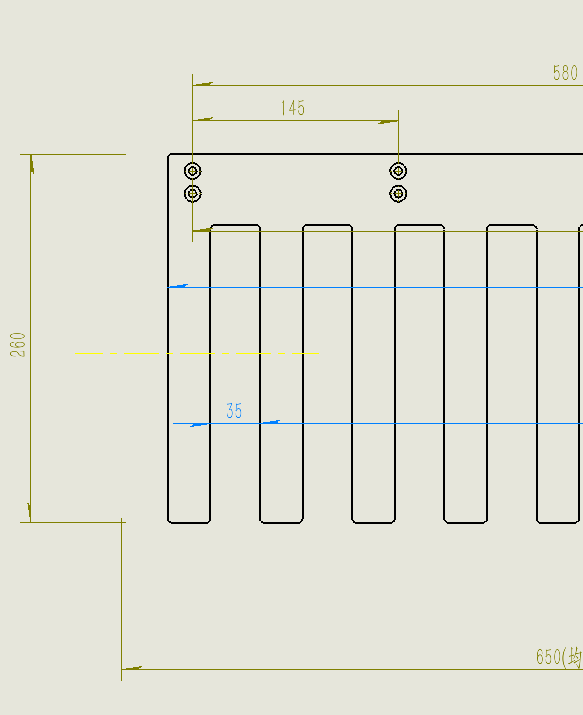

用相似零件改的，但是工程圖替換模型后雖然樣子很類似，但是尺寸無法識別，和重新標注也沒啥區別，大家要什么好辦法嗎？？？

回復

一毛 發表于 2021-6-8 10:50:31

丟失基準，雖然看著一樣，但是后臺程序認為基準已經重新定義過了，找不到了，要重新識別一下。

andriycike 發表于 2021-6-8 08:19:28

把標注點拖到零件上

曉昀 發表于 2021-6-7 23:20:13

尺寸發黃的是尺寸被懸掛了，沒有測量到實體上。

未來第一站 發表于 2021-6-7 22:25:46

不想重標，只有挨個拖拽了。

向宏 發表于 2021-6-7 19:14:07

刪了重新標注

小人Mτ 發表于 2021-6-7 17:34:08

不要使用替換模型命令，沒治。
直接復制圖紙，然后把原來零件文件重命名，打開新圖紙，提示找零件，找到零件后刷新，顯示圖紙，修改圖紙屬性“配置”到上次使用，再刷新，再顯示，就出來了

對發表于 2021-6-8 17:31

大俠這樣修改后，尺寸就自動鏈接了，對嗎？？發表于 2021-6-8 11:49

斯文棒棒 發表于 2021-6-7 17:07:58

參考丟失，重新標注

想愛學習的懶人 發表于 2021-6-7 16:33:36

重新標注

Kai_CC 發表于 2021-6-7 16:04:38

如果你不改特征只改數值,應該沒問題的
